一节5号电池能点亮多少颗串联LED?

实验题目:一节5号电池能点亮多少颗串联LED?

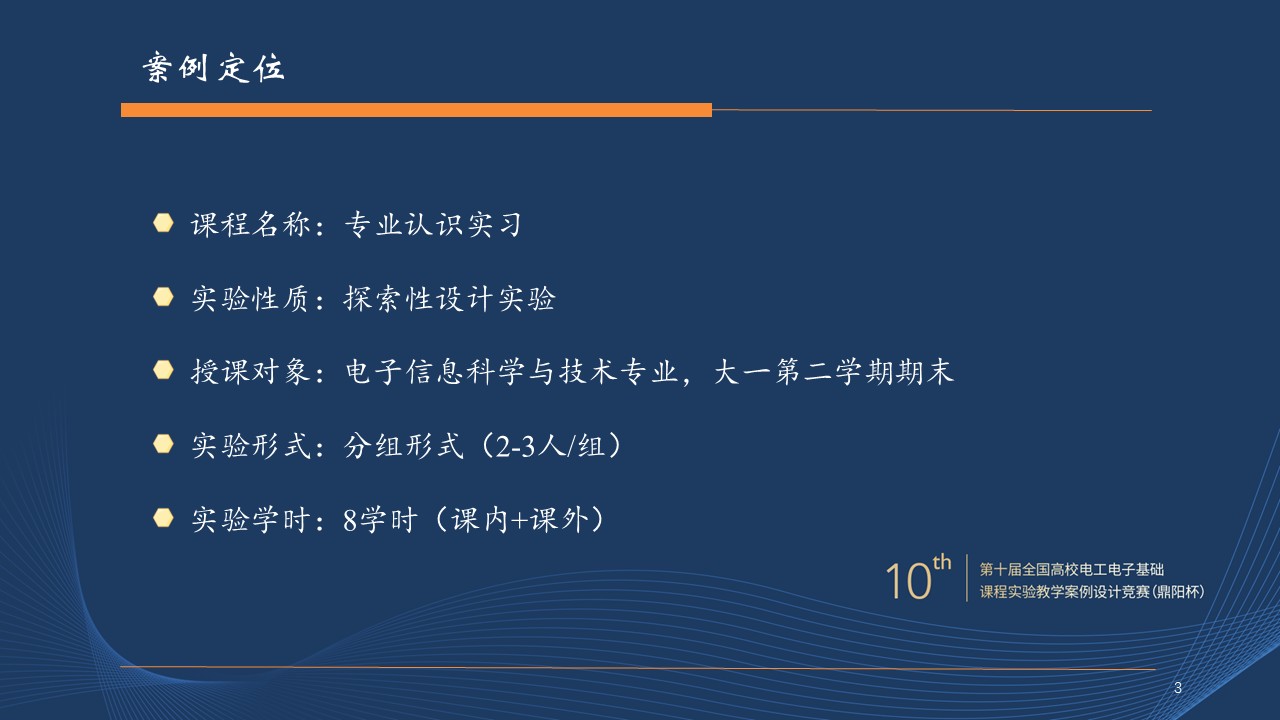

课程简要信息

课程名称:专业认识实习

课程学时:22学时

项目学时:课内4学时,课外4学时

适用专业:电子类

学生年级:大一第二学期期末

实验内容与任务(限500字,可与“实验过程及要求”合并)

(1)实验内容

用一节5号电池点亮尽量多的串联LED

(2)基本实验任务

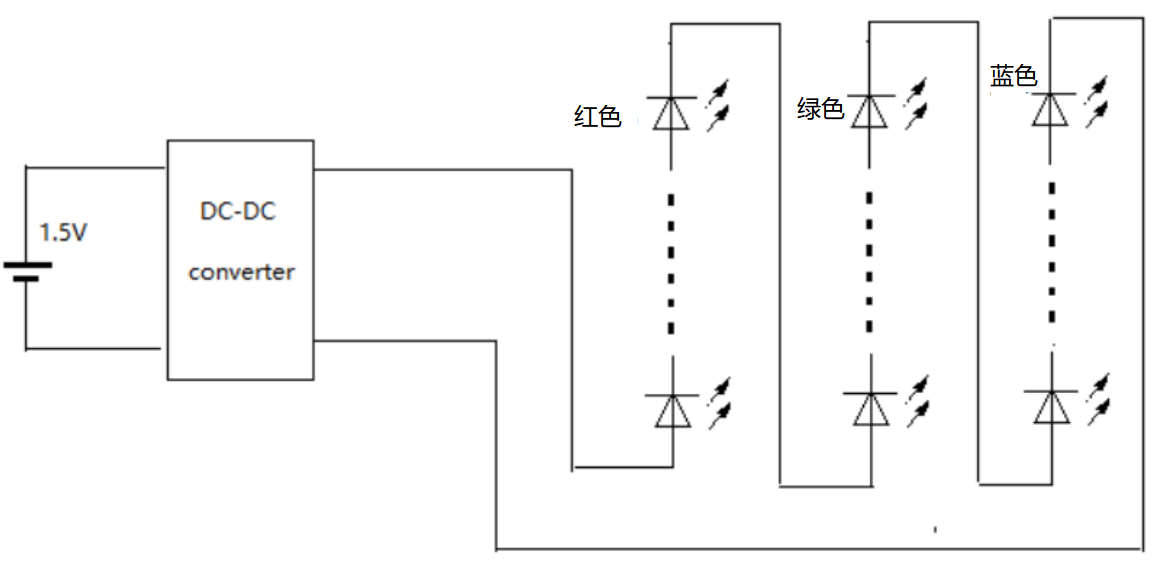

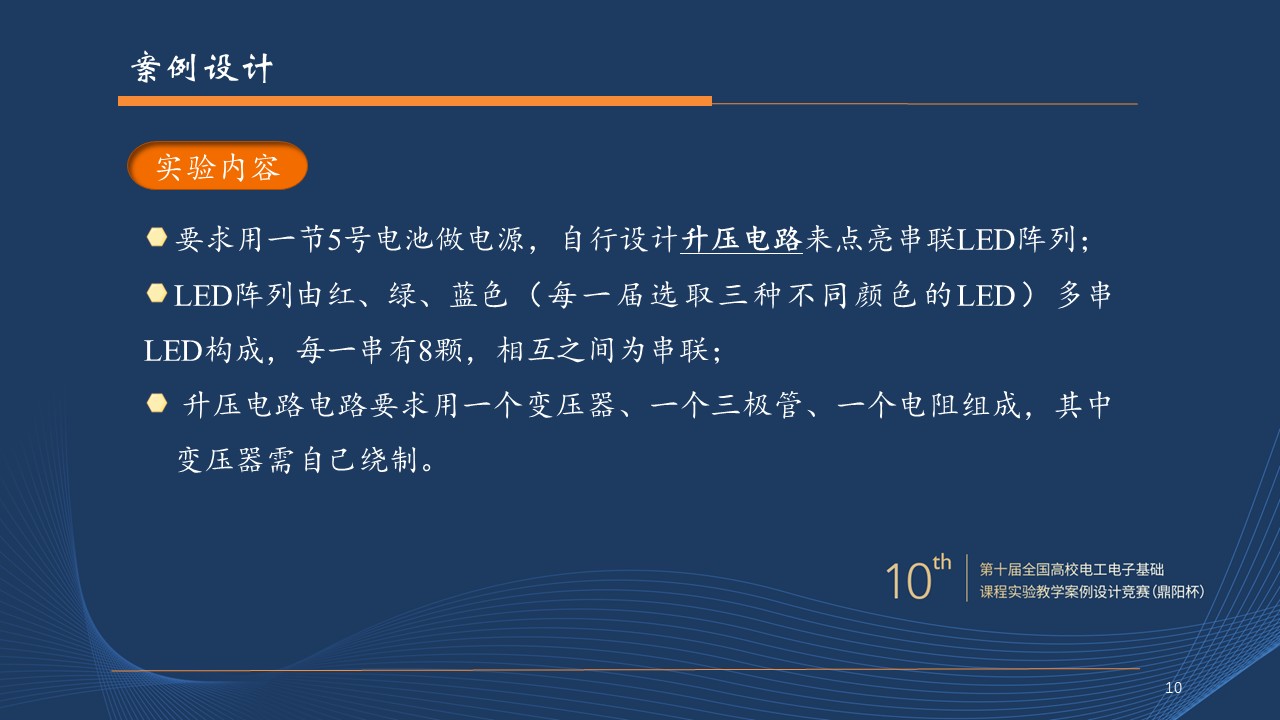

要求用一节5号电池做电源,通过自己设计的升压电路点亮24颗串联LED阵列,如图所示,阵列由红、绿、蓝色多串LED构成,每一串有8颗,相互之间为串联。

(3)拓展实验任务

1)能点亮更多的LED;

2)能实现LED亮度可调;

3)DC-DC电路要求用一个变压器、一个三极管、一个电阻组成。

注:(1)LED最低工作电压:红色LED:1.6V;绿色LED:1.7V;蓝色LED:2.7V。

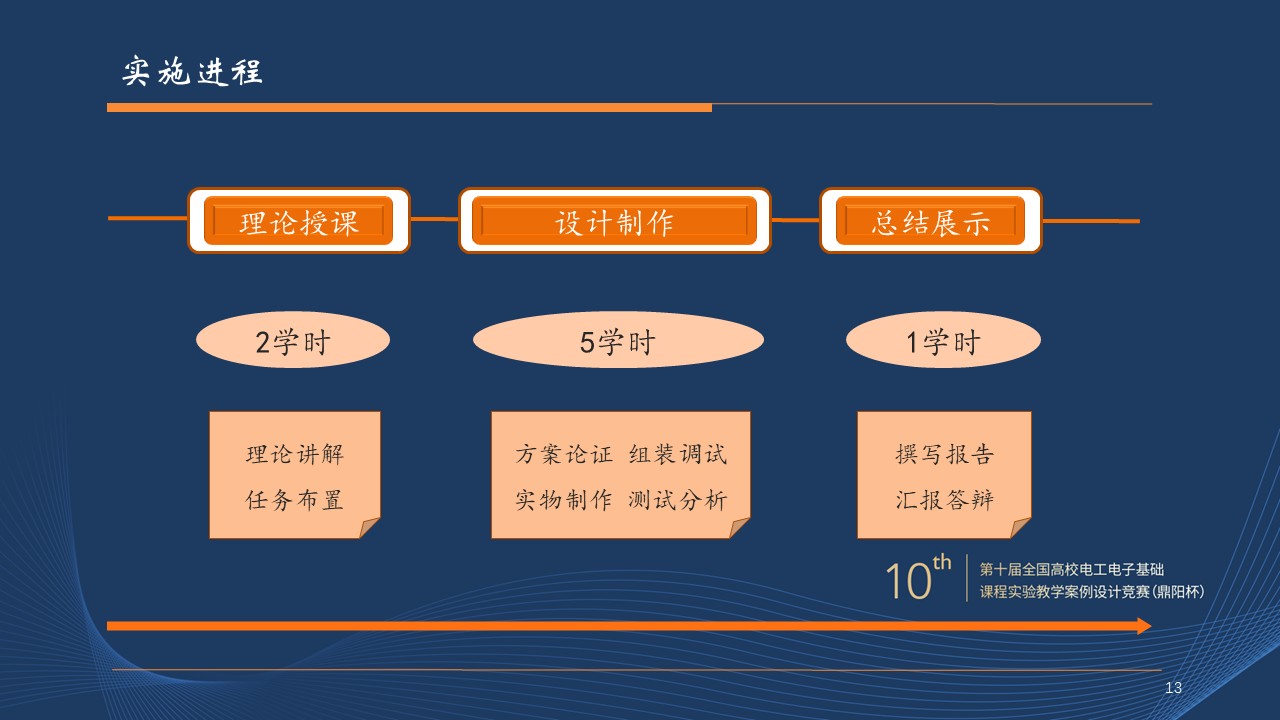

实验过程及要求(限300字)

(1) 前导任务布置与实现

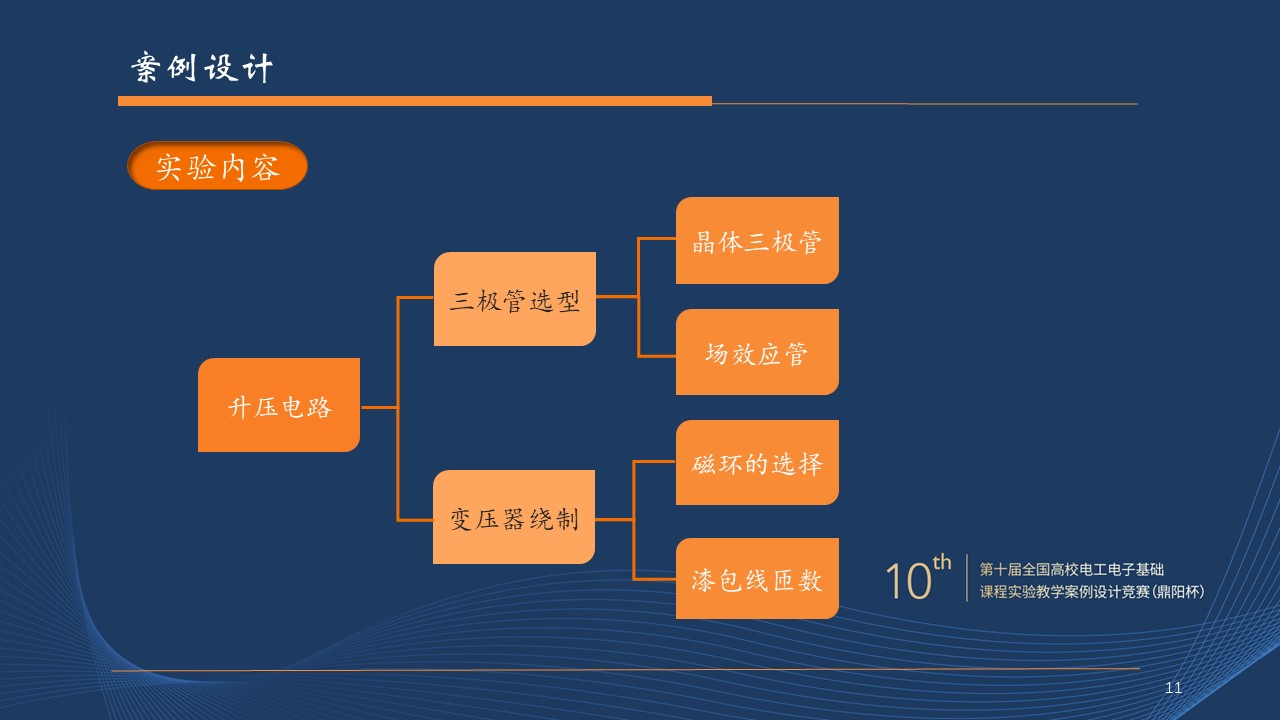

1)了解LED的导通和发光原理,了解三极管的基本知识,学会使用;

2)了解磁芯的用途、种类以及变压器绕制方法;

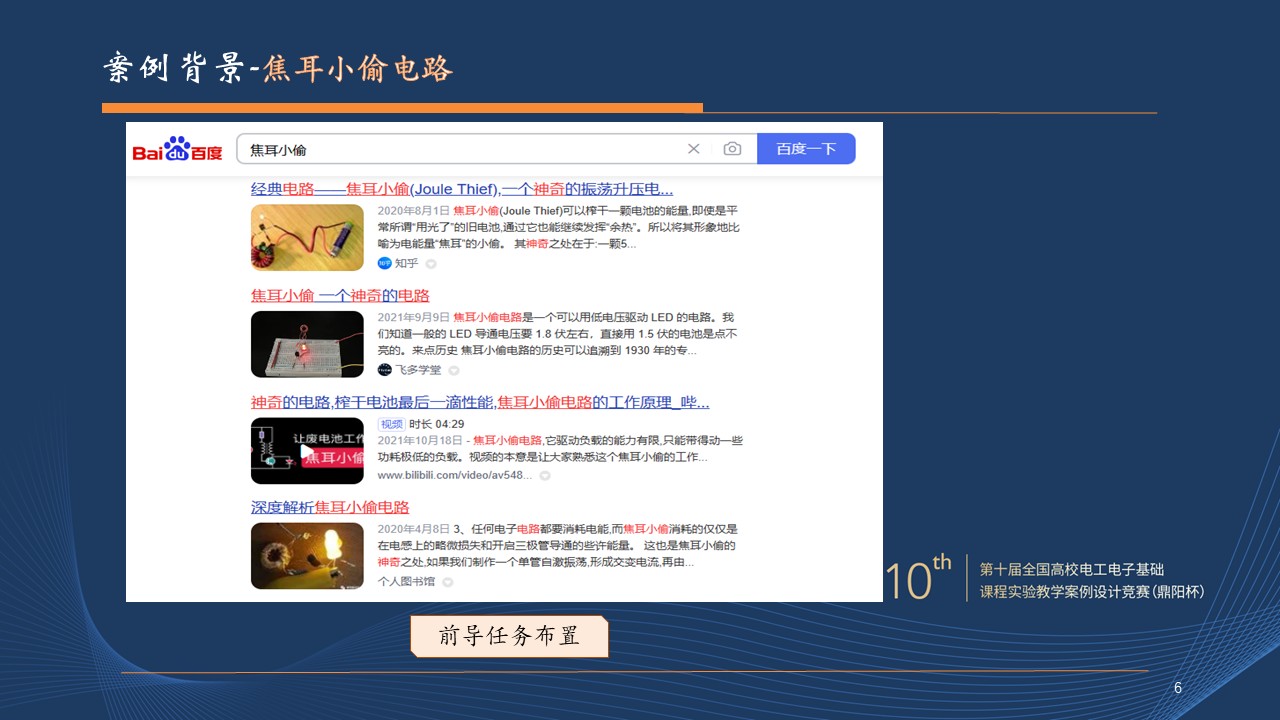

3)查阅“焦耳小偷”的相关资料,给出点亮LED电路的解决方案。

(2) 课堂任务实施与解决

1)小组讨论交流各自方案可行性,针对预习中遇到的问题讨论交流,课上老 师协助解决问题;

2)教师根据学生的方案提供元器件;

3)绕制变压器,并用洞洞板搭建电路,完成24颗LED显示功能。

(3)课后任务拓展与提升

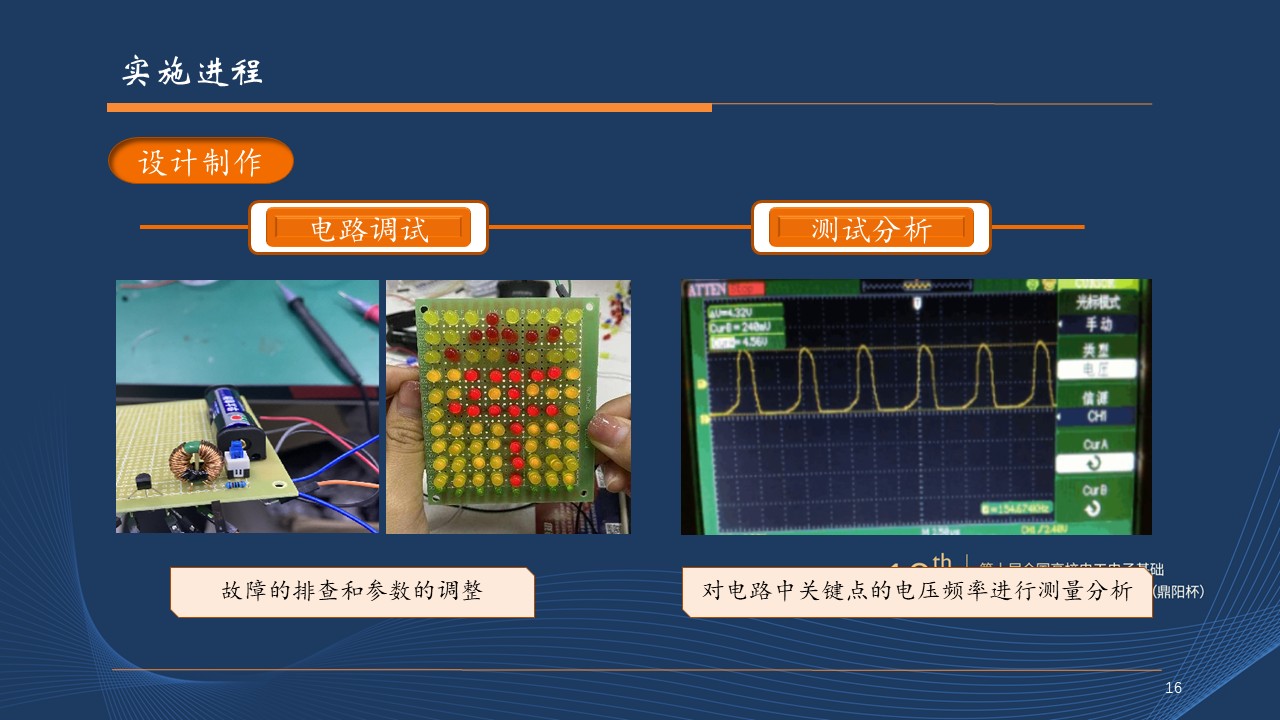

1)在课上实验的基础上,继续完善电路的性能,看看最多可点亮多少颗LED;

2)在LED点亮的基础上.能实现LED亮度可调;

3)有兴趣有余力的学生可以自己打PCB板,焊接;

4)撰写设计总结报告,并通过分组演讲,学习交流设计体会。

相关知识及背景(限150字)

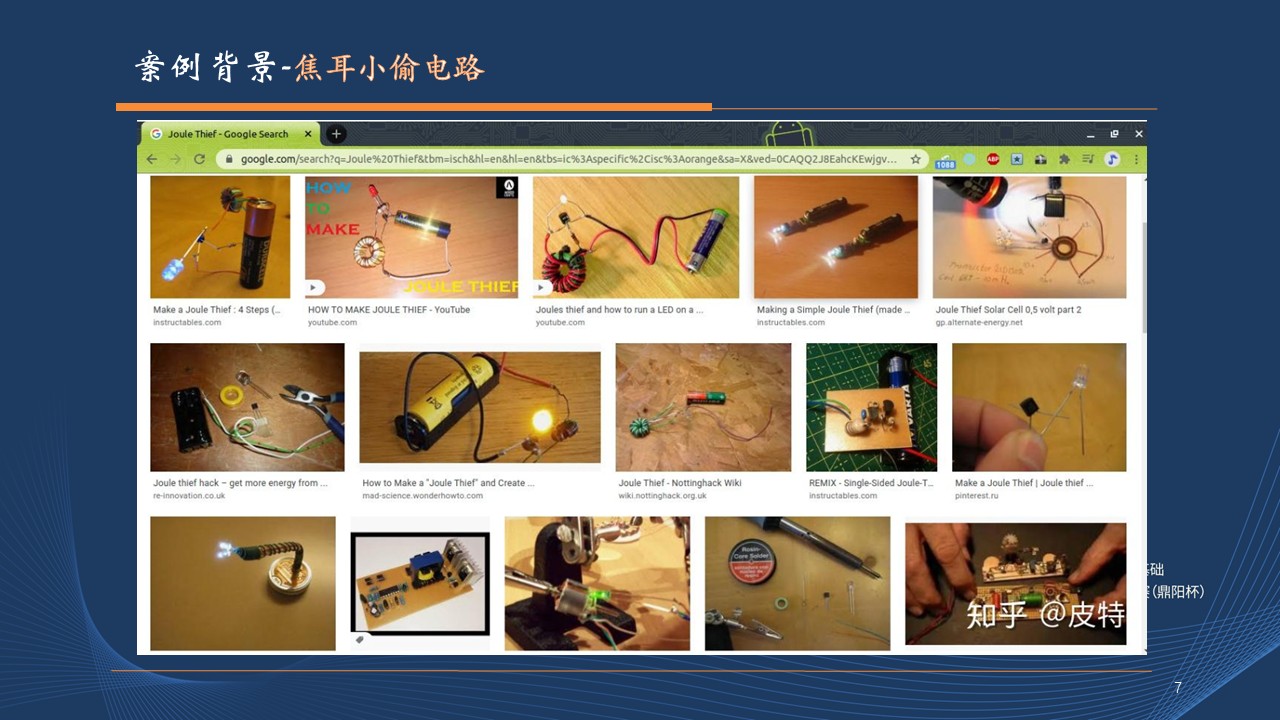

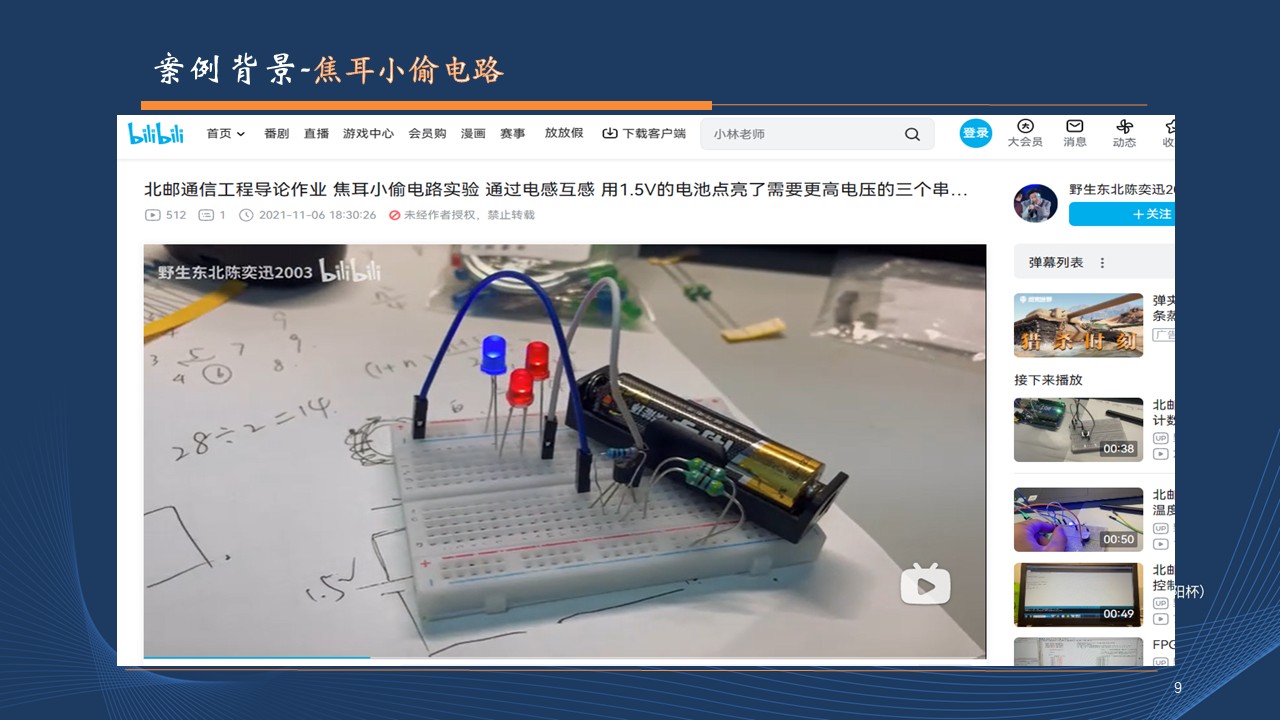

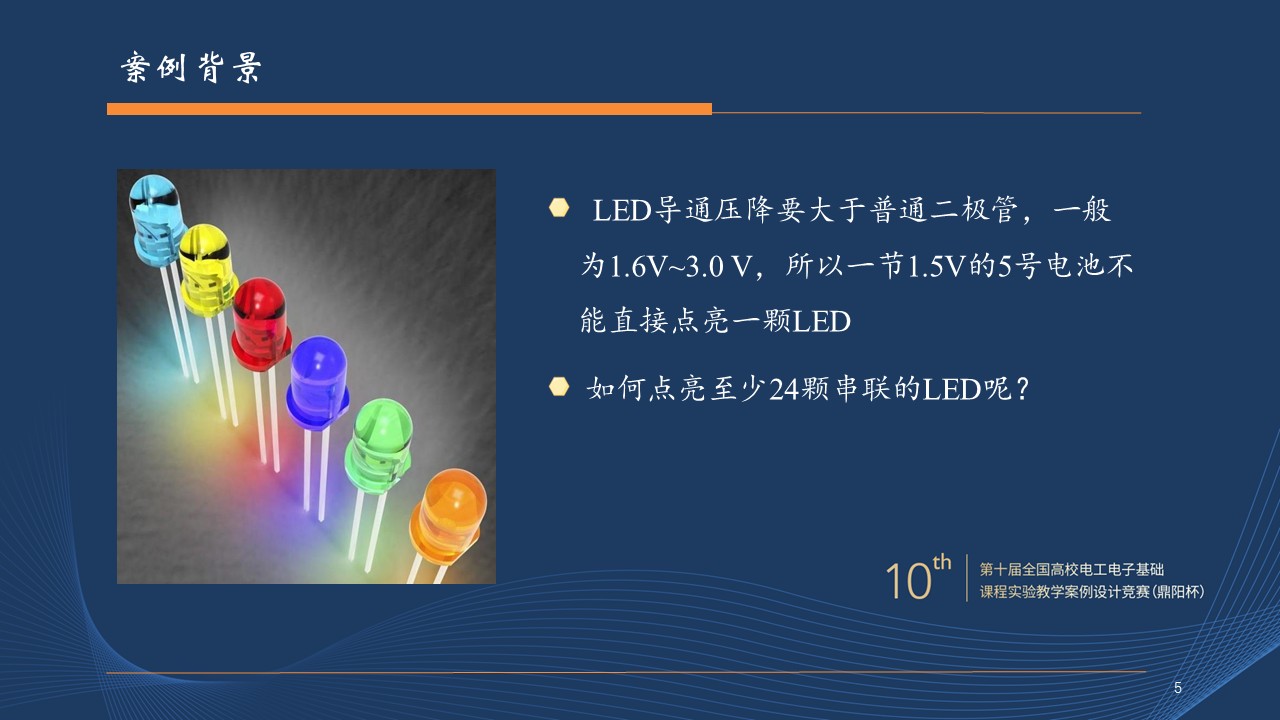

这是一个运用焦耳小偷(Joule Thief)电路知识解决现实生活和工程实际问题的典型而有趣的案例。我们知道一颗LED的工作电压是在1.6V~3V,由于LED的工作电压高于一节电池电压1.5V,所以一节电池不能点亮LED,那么24颗甚至更多的LED串联就至少需要40V的电压,如何点亮?这是学生们需要解决的问题之一,通过资料阅读,可比较容易得到答案:通过变压器升压才能点亮LED!而变压器只能对交流信号进行升压,这又是学生们需要解决的问题,如何解决?告诉学生焦耳小偷电路就能实现!

“焦耳小偷”电路实质上是一种振荡升压电路,电路非常简单,它包含了一个变压器、一个三极管、一个电阻,外加电池和LED,即可以把电池的直流低电压,转换为一个个较高电压的脉冲,且频率很高(数KHz)。这些脉冲可以点亮LED,眼睛的“余晖效应”又会让人感觉到LED持续在点亮。

本项实验需要学生运用所学的变压器知识,学会变压器绕制方法,并了解三极管的基本使用方法来解决现实生活和工程实际问题,提高学生的专业学习兴趣。

实验环境条件

项目实施需要实验资源,包括:

万用表、示波器,洞洞板、环形磁芯、漆包线、电阻,电池和LED等。

教学目标与目的(限150字)

“新工科”要求以能够培养出解决“跨界”的“复杂工程问题”工程型人才为目标。而在教学实践中普遍存在的一个误区:即提高“解决复杂工程问题能力”仅通过增加实验课、课程设计复杂度实现,用技术难度来解决“复杂工程问题”。这样会使学生“知难而退”,不利于激发学生专业学习的兴趣。本实验则使用最少的元件(3个),最简单电路实现了同学们认为“难以解决”的问题!从而提高学生“解决复杂工程问题”的能力和专业学习的兴趣。

1)知识目标:熟悉变压器的原理,学会用漆包线绕制变压器;了解发光二极管的特性,特别是不同颜色LED具有不同导通电压;学会使用三极管。

2)能力目标:通过这个项目的设计和制作,培养学生对新知识的自学能力,进一步了解本学期电路的相关知识点和下学期开设的模电相关内容;引导学生对项目设计流程和实现方法进行体验,从实施过程中提升学生的创新实践能力。

教学设计与实施进程

本实验的过程是一个比较完整的工程实践工程,需要经历学习研究、方案论证、系统设计、实现调试、设计总结等过程。在实验教学中,应在以下几个方面加强对学生的引导:

(1) 课前预习环节设计

查阅资料,了解不同颜色的发光LED的最低导通电压和工作电流;熟悉高频变压器的原理,了解漆包线绕制变压器的方法,了解铁氧体磁芯的种类、功能和磁芯饱和的原因,参考焦耳小偷电路提出一种解决方案;

(2)课堂教学环节设计

1)讲解三极管的基本知识及使用方法,讲解焦耳小偷电路每个元件的作用和工作过程;

2)小组讨论交流各自方案可行性,针对预习中遇到的问题讨论交流(例如漆包线的粗细问题、铁氧体磁芯的选择问题,LED显示问题等),课上教师协助学生解决问题;

3)用洞洞板套件焊接搭建电路,完成基本的功能;尽可能布局布线合理美观,运行稳定可靠;

(3) 布置课后任务

1)在课上实验的基础上,继续完善和提高电路的功能和性能(例如点亮更多的LED、实现LED亮度可调、选用导通电压更高的LED等) ;

2)给自己的作品设计一个工作情境或故事情境,能够生动展现作品的电路功能,可视频可论文、形式不限,题材不限;

3)总结在完成制作过程中遇到的问题及解决办法,期间最大的收获是什么。

(4)注意:在设计中,要注意学生设计的规范性:如磁芯大小和漆包线粗细的选择,三极管种类的选取等;在调试中,要注意元件(三极管、磁芯等)品质对指标的影响,电路工作的稳定性与可靠性。

实验原理及方案

(1)电路结构

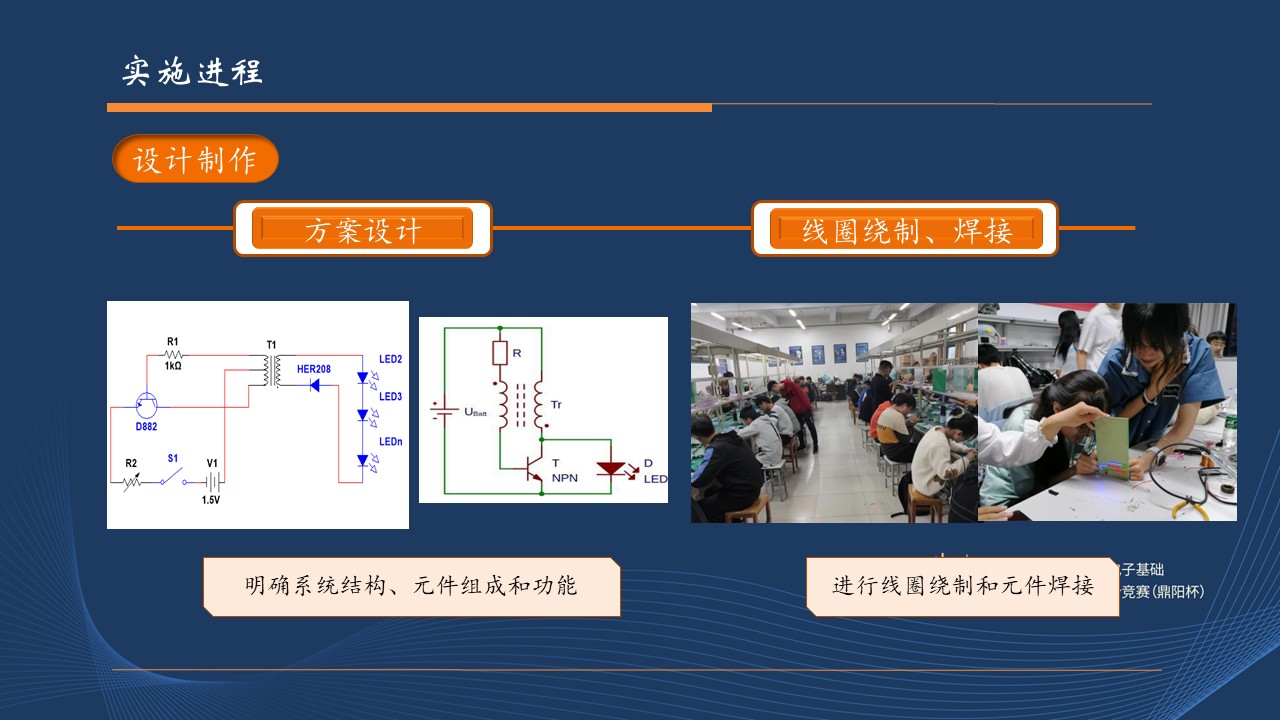

如图所示,电路是由磁环上绕的两组线圈,电阻,三极管组成的振荡电路,其使三极管工作在持续导通和关断状态。电阻提供三极管基极偏置电流。LED阵列接在三极管的C、E脚之间,当三极管从导通状态关断时,磁环上的绕组会维持电流不变,从而产生高于电源电压1.5V的过冲电压,超过发光二极管LED的工作电压,使发光管LED发光。

(2)基本原理

上电之后,电流从三极管基极流入,使三极管轻微导通,使得集电极产生电流,集电极端的线圈产生磁通量,磁通量经过基极的线圈,使基极的线圈产生电动势,并正向加在基极上,从而基极的电流增大,使三极管更加导通,这个正反馈将会继续,直到三极管饱和。

三极管处在饱和状态时,基极电流的变化无法引起集电极电流的变化,由于集电极电流不再变化,所以基极的线圈电动势不再加大,基极上的电流开始减小,于是集电极的线圈上的电流随之开始减小,两边的线圈上都产生了一个与原来方向相反的电动势,三极管很快截止。这时在集电极线圈上存储的能量只能传到LED上。

集电极的线圈感应出的电压可以是电源电压的10倍到100倍甚至更多。一个个大电压的脉冲使得LED导通并闪烁,而由于视觉残留效应,最终LED看起来是常亮的。

(3)主要元器件

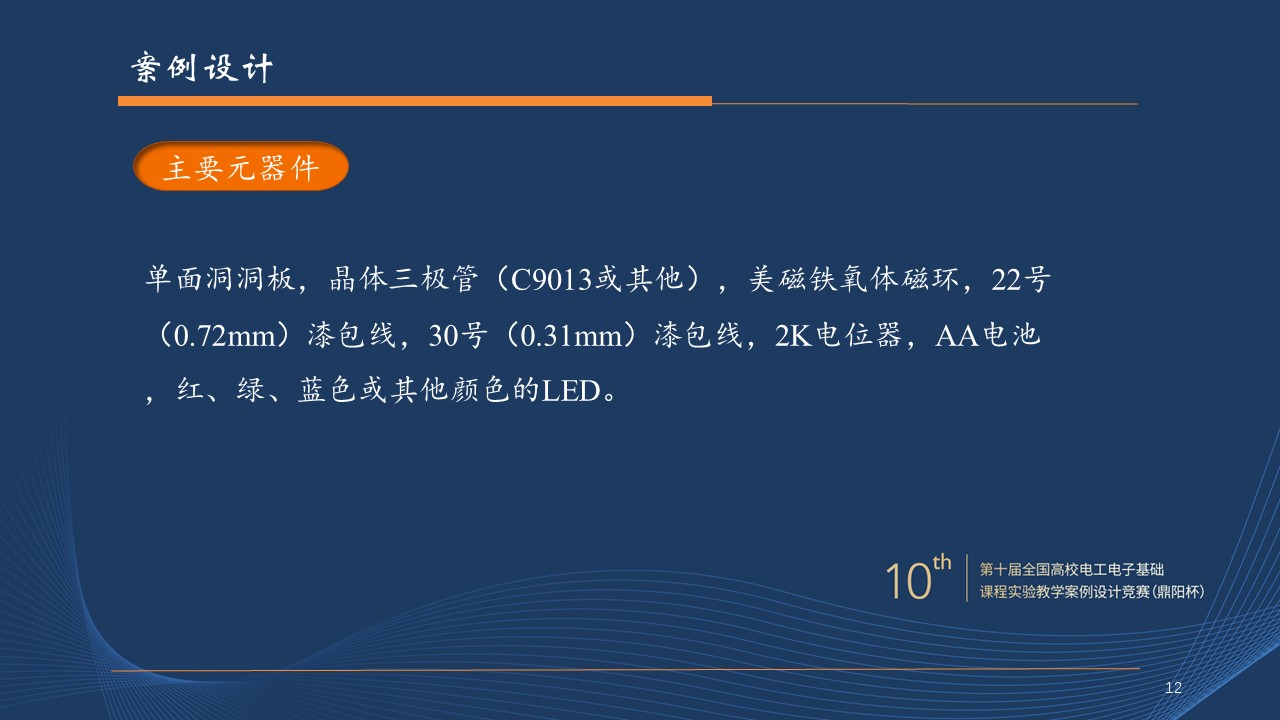

单面洞洞板,晶体三极管(2N3904、BC547B、2N2222、C9013等),美磁铁氧体磁环,22号漆包线1米,30号漆包线10米,2K电位器,AA电池,红、绿、蓝色LED。

实验报告要求

实验报告需要反映以下工作:

  1. 实验需求分析

  2. 实现方案论证

  3. 电路原理图与参数选择

  4. 电路测试方法

  5. 实验收获体会

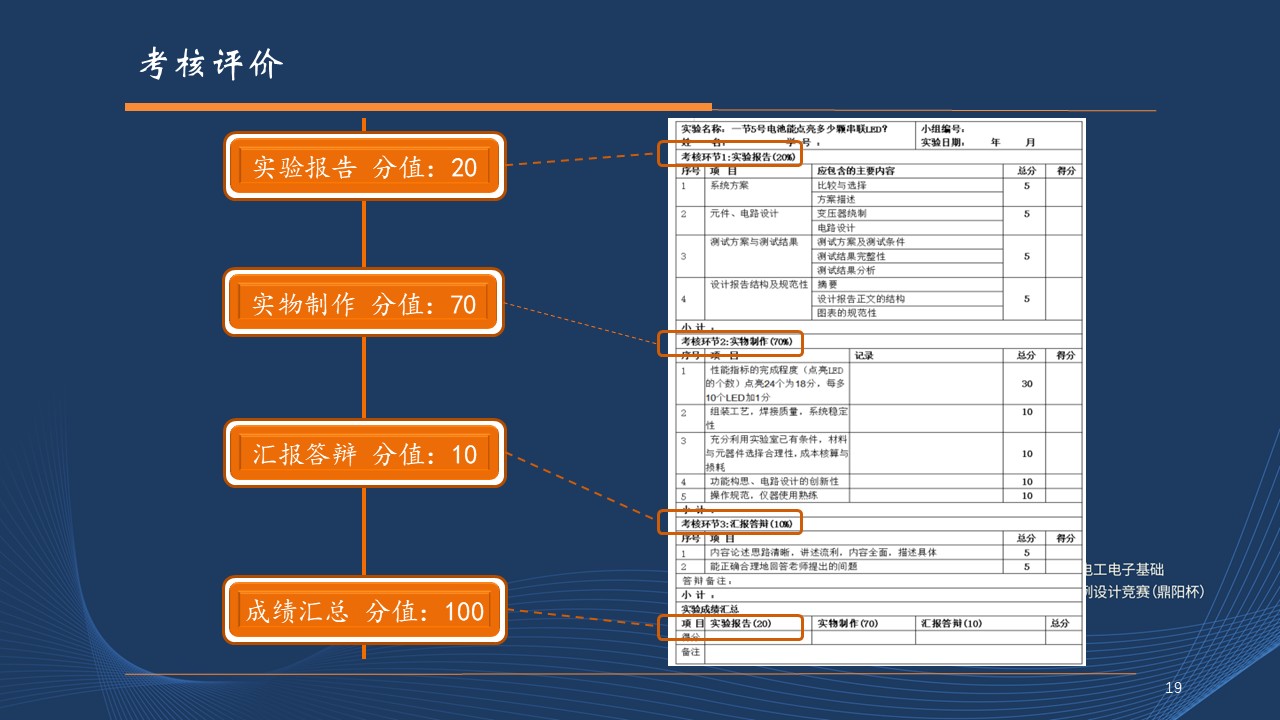

考核要求与方法(限300字)

  1. 实物验收:功能与性能指标的完成程度(如LED点亮的个数、亮度),完成时间。

  2. 实验质量:电路方案的合理性,焊接质量、组装工艺。

  3. 自主创新:功能构思、电路设计的创新性,自主思考与独立实践能力。

  4. 实验成本:是否充分利用实验室已有条件,材料与元器件选择合理性,成本核算与损耗。

  5. 实验报告:上交电路原理图、实际电路、视频文件。

项目特色或创新(可空缺,限150字)

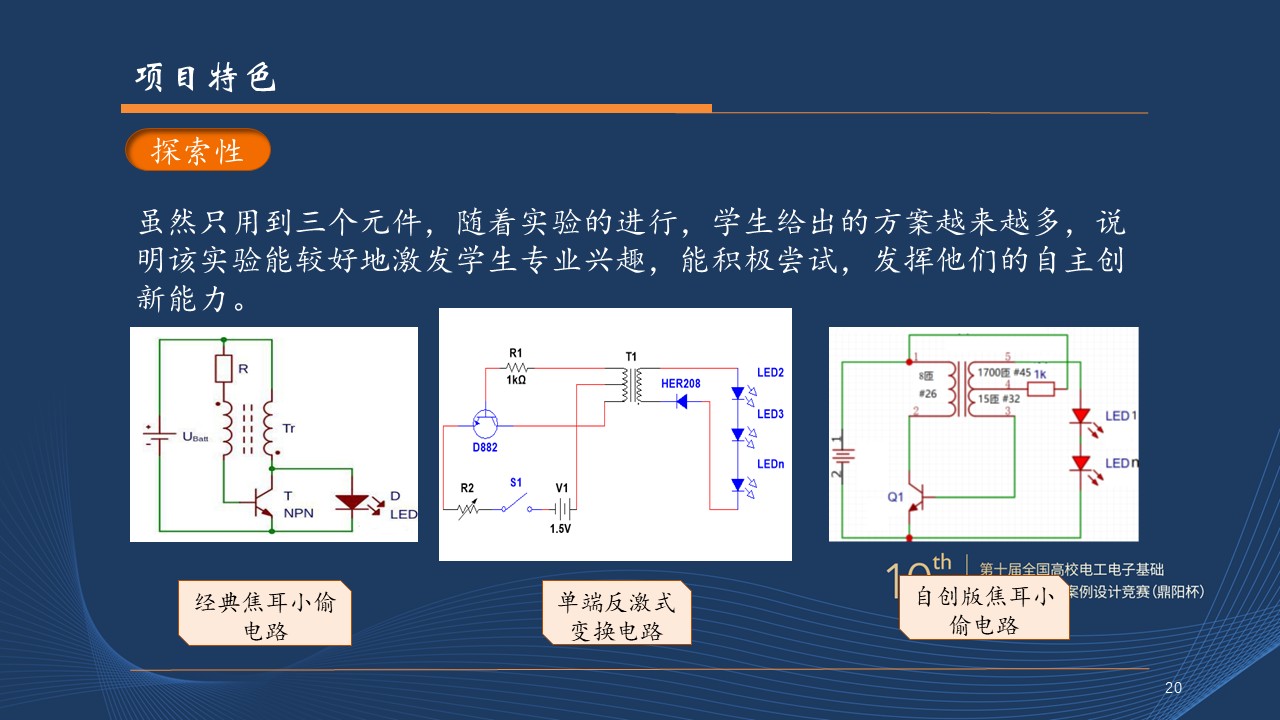

项目的特色在于:项目背景的工程性和趣味性,知识应用的综合性,实现性能的挑战性。

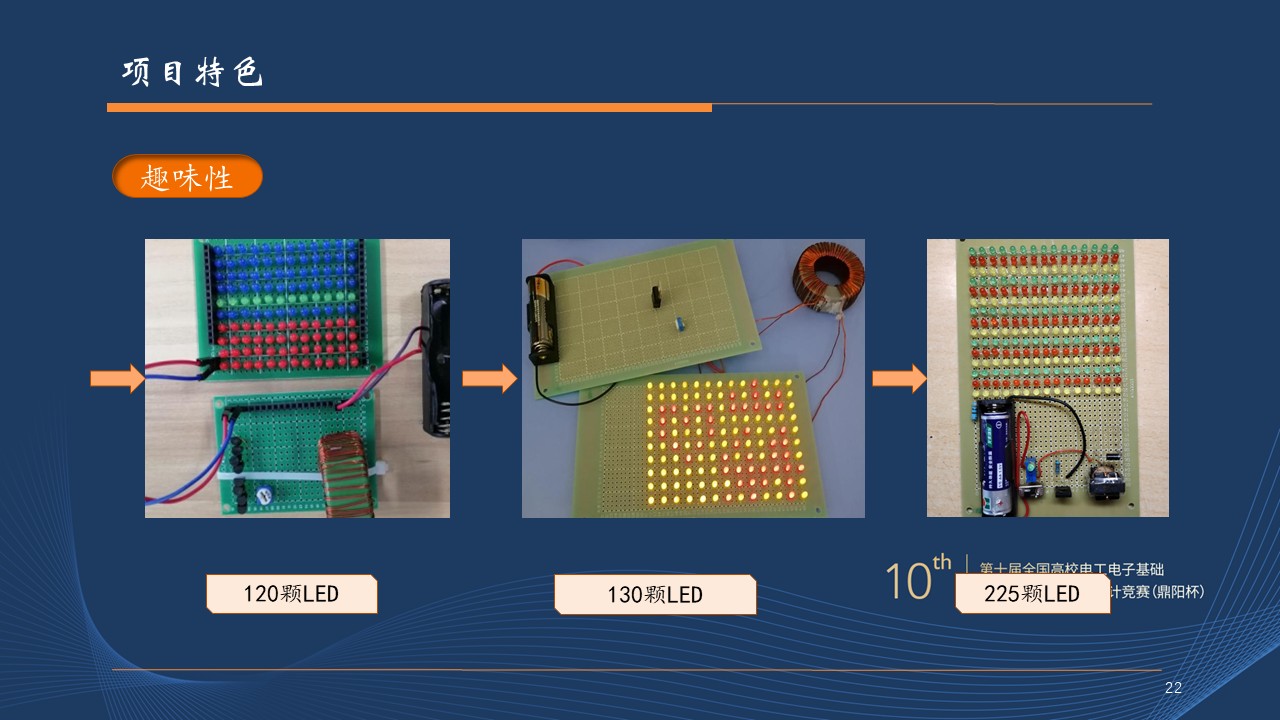

虽然许多电子爱好者都做过焦耳小偷电路,网上的资料和视频非常多,但他们的设计普遍为点亮一个或几个LED灯,本实验要求学生在点亮24颗的基础上点亮尽可能多的LED,并且对大一学生来讲三极管、LED等半导体器件也是第一次用到,具有一定的挑战性。但由于焦耳小偷电路结构简单,在讲完电路课程之后,基本原理对电子信息类专业的学生来讲也能掌握,所以开设几年来,参加本实验的学生们都把这个实验当做一项技术挑战赛,不断实现突破,从一开始点亮24颗到120颗,405颗,最高点亮到了666颗!极大提高了学生的专业学习热情和对专业知识的探索。

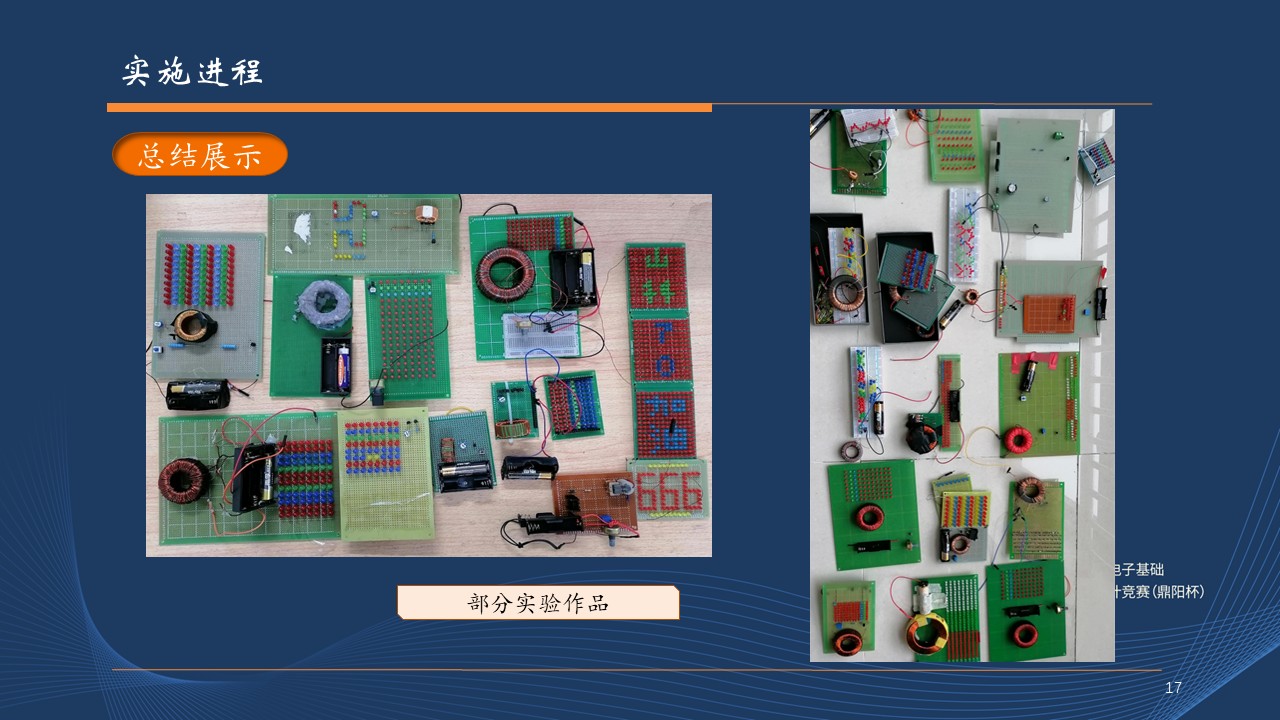

附件1:部分作品

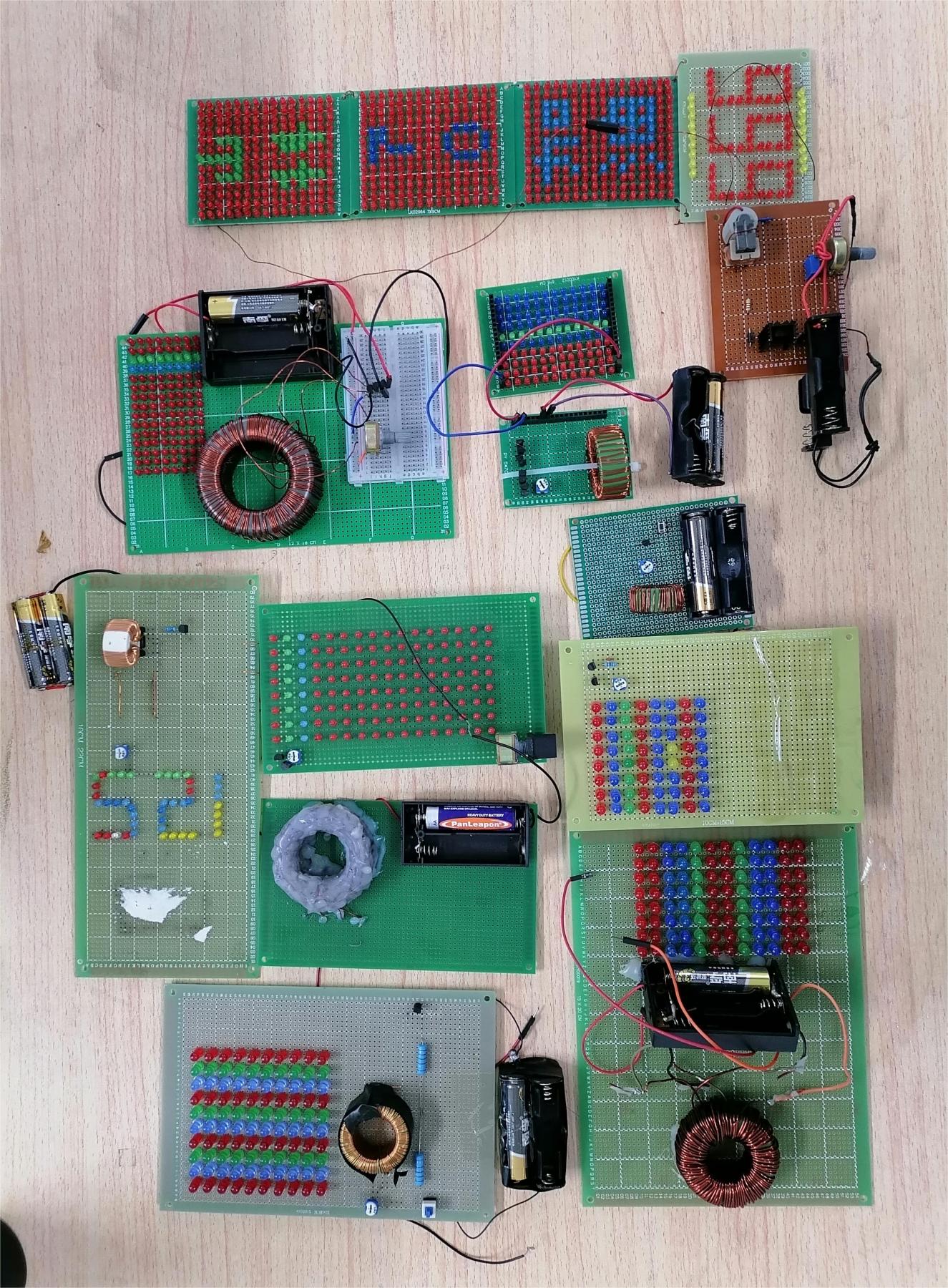

IMG_20230409_172553IMG_20230520_08185743颗8096颗

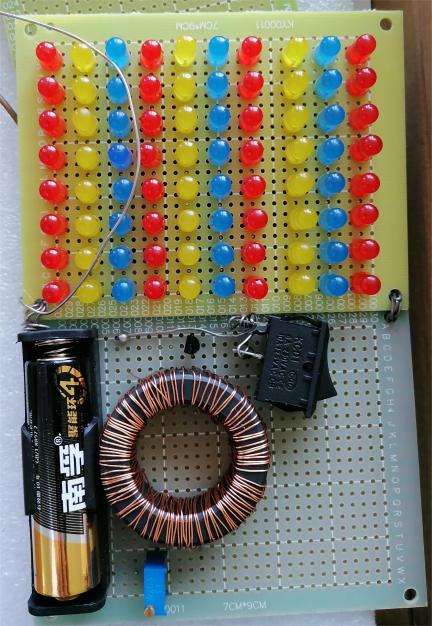

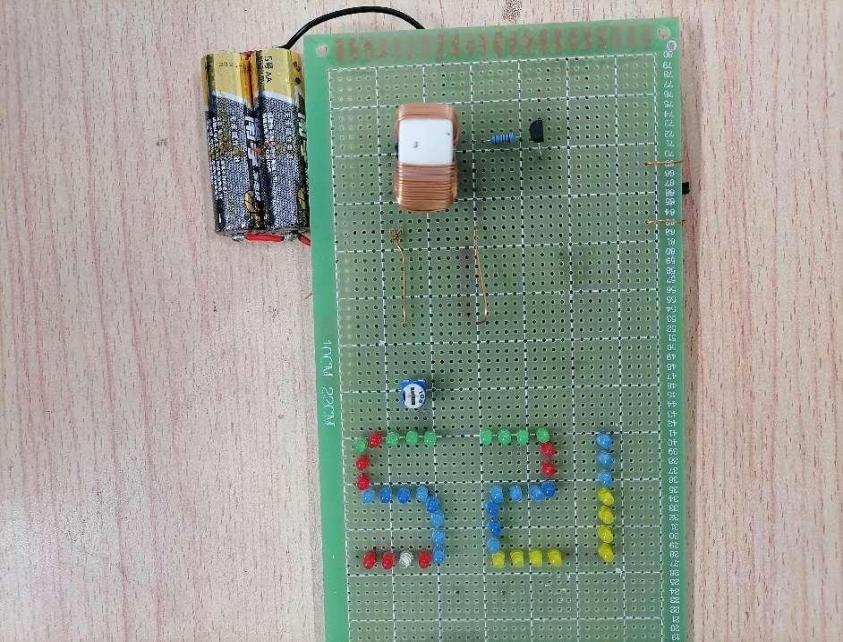

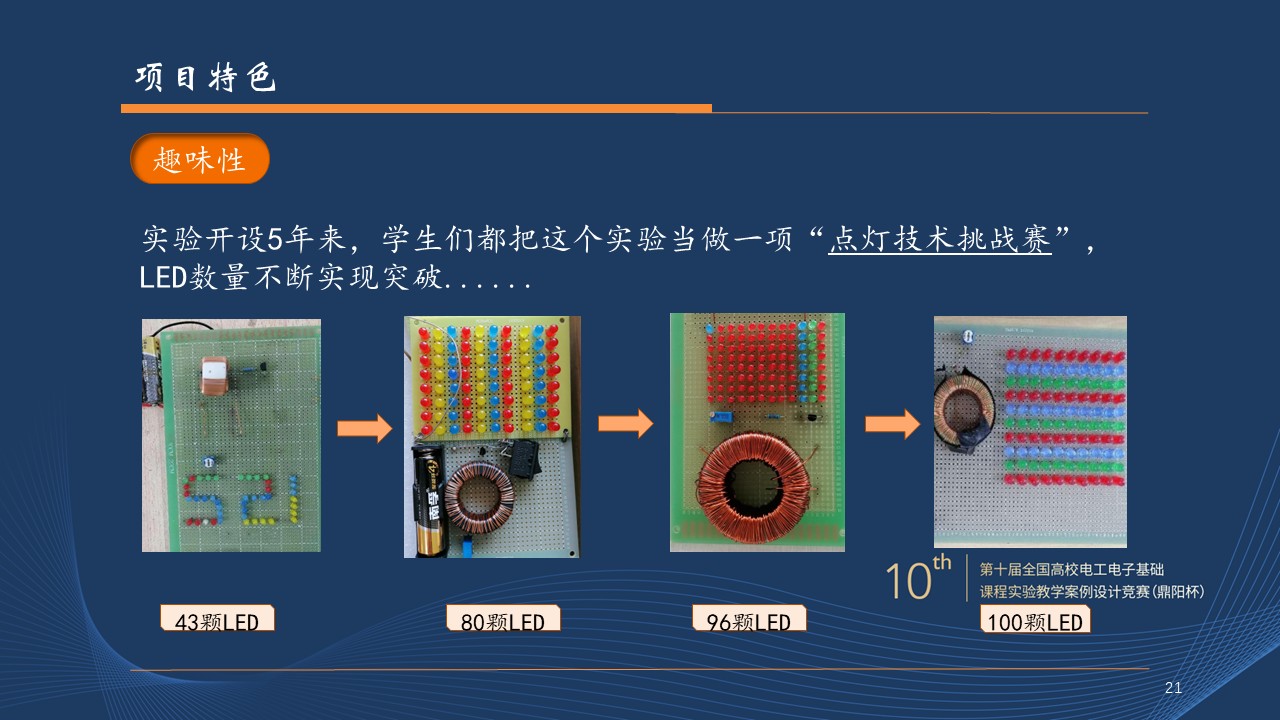

43颗LED 80颗LED 96颗LED

100颗 120颗
(2)

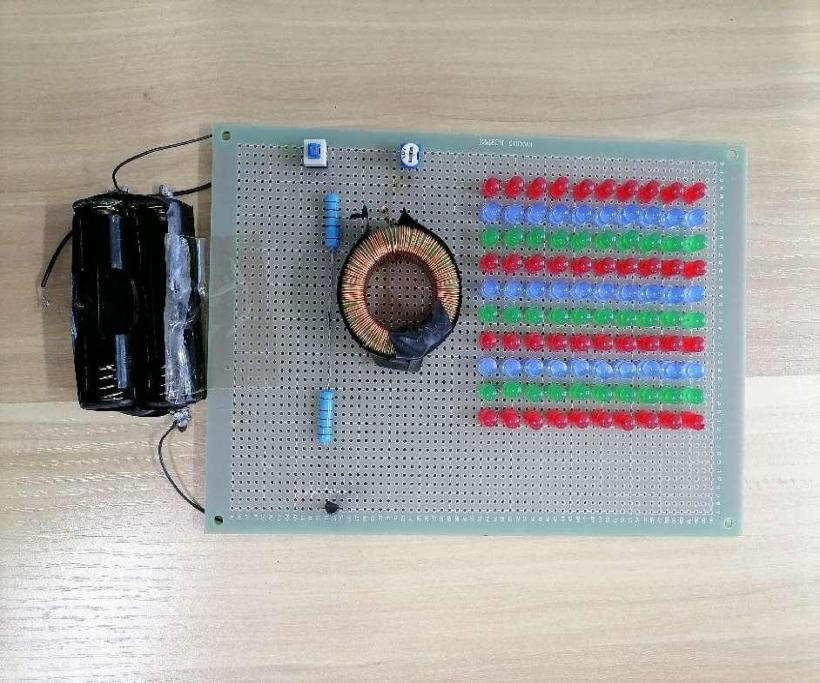

100颗LED 120颗LED

128颗1 130颗

128颗LED 130颗LED

225颗1 260-

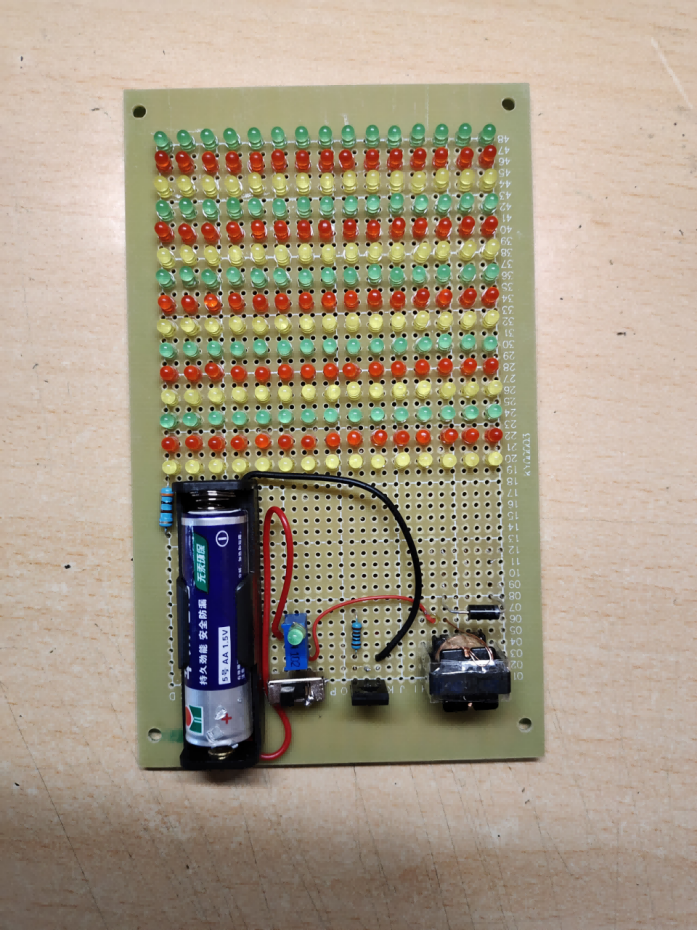

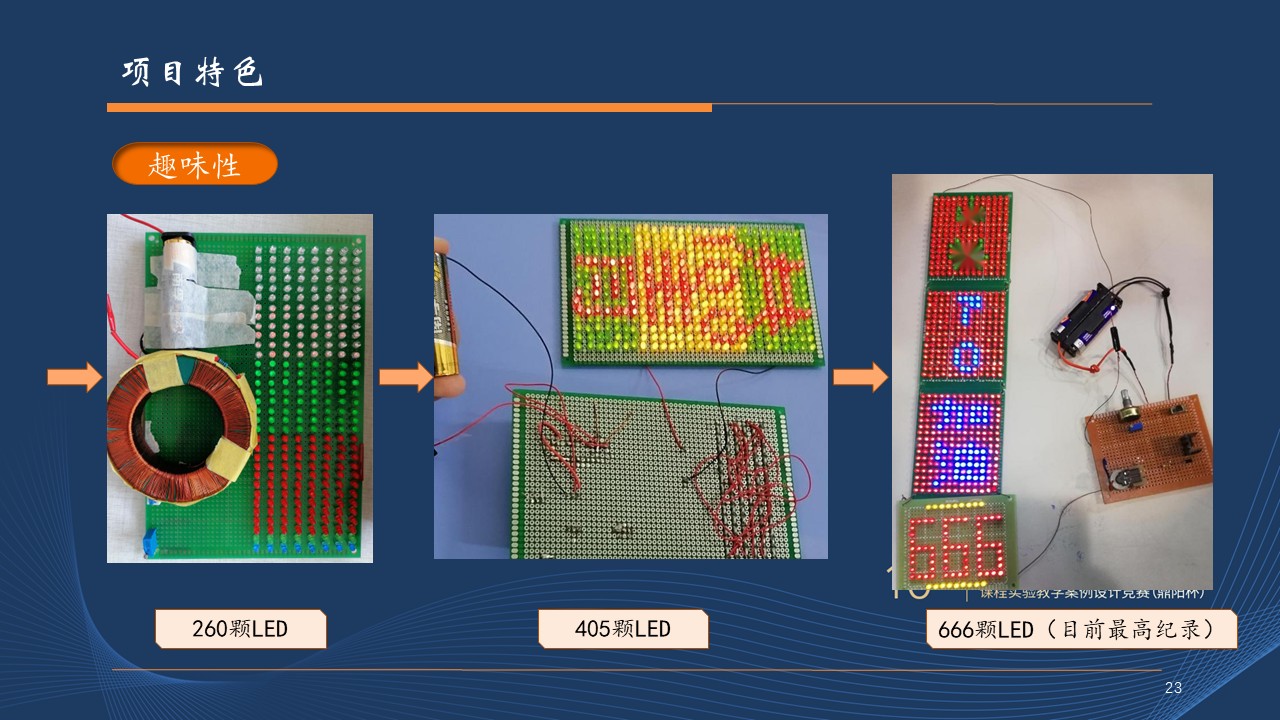

225颗LED 260颗LED

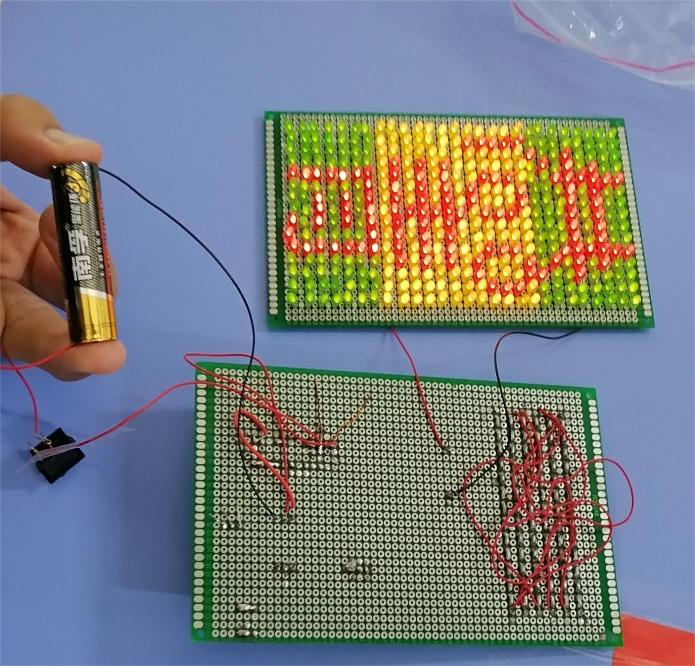

405颗 666颗

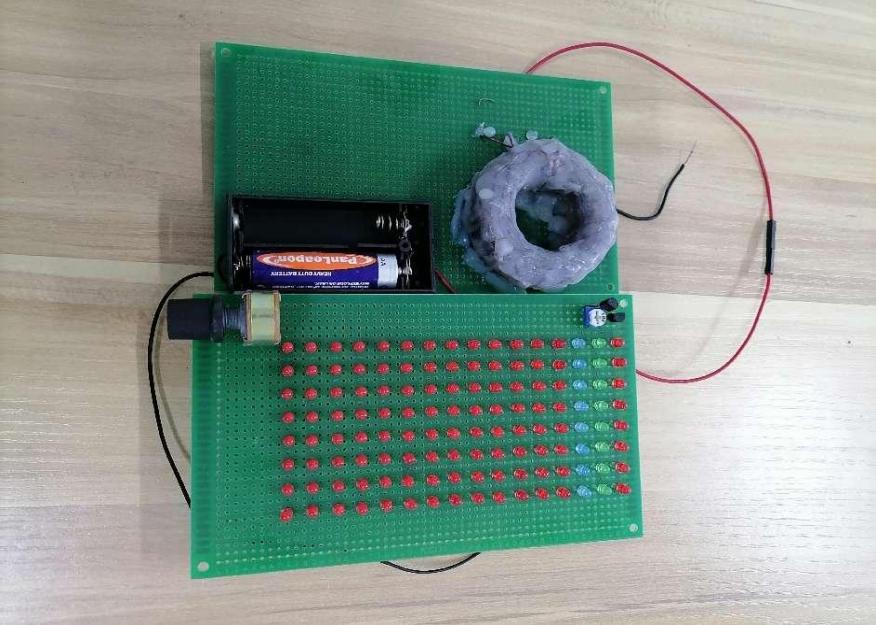

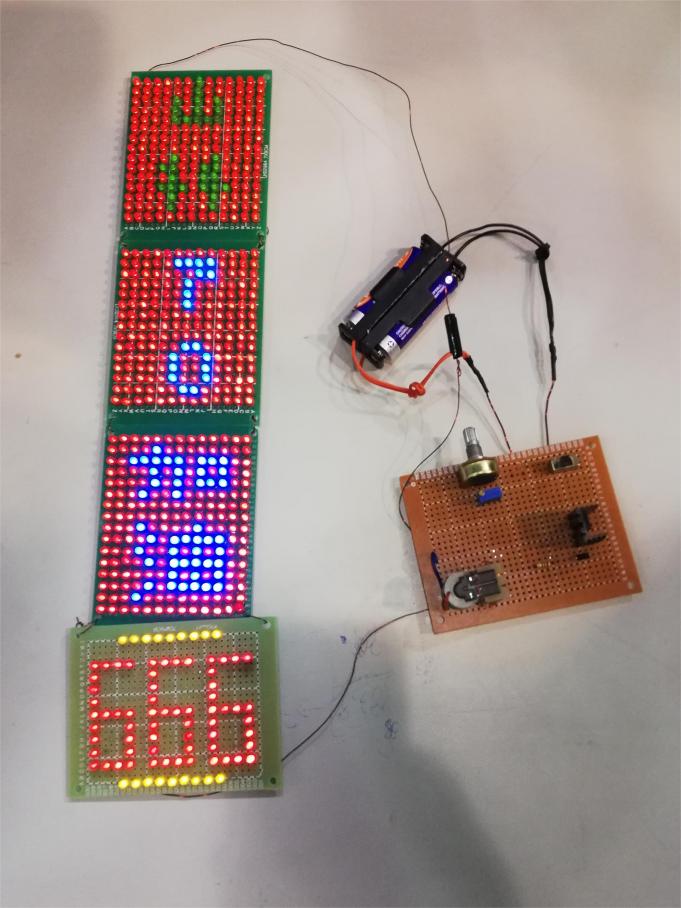

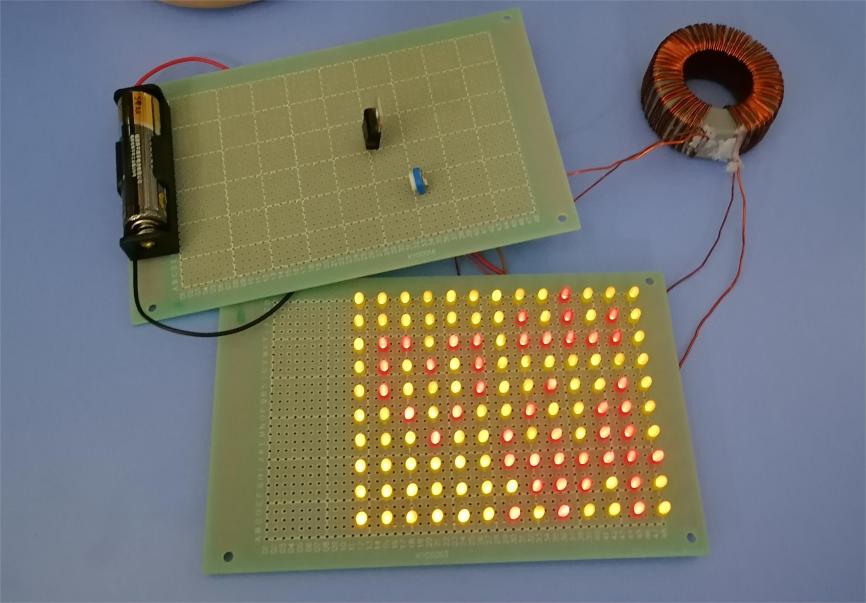

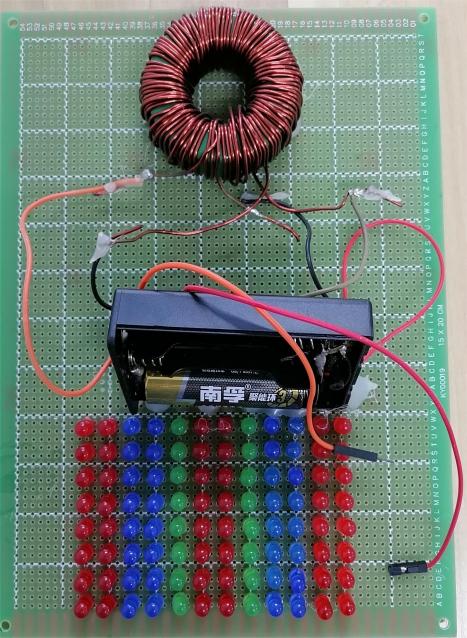

450颗LED 666颗LED(目前最高纪录)

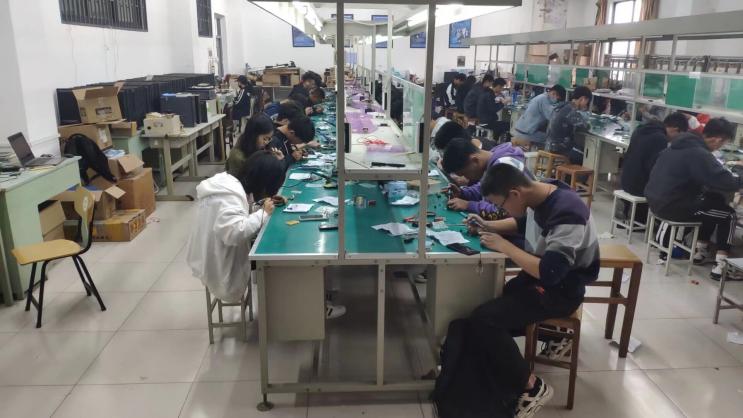

附件2:学生焊接和设计现场

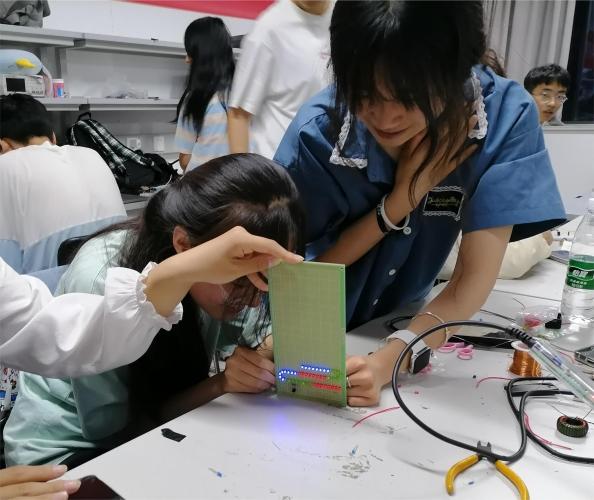

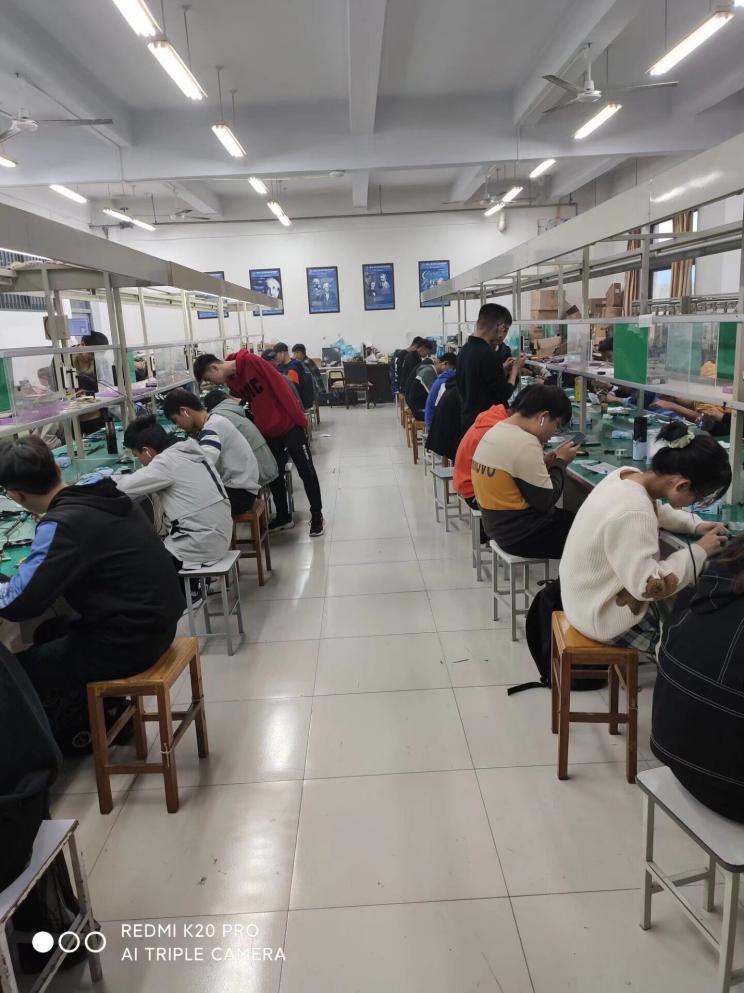

QQ图片20210317163926QQ图片20210317163930

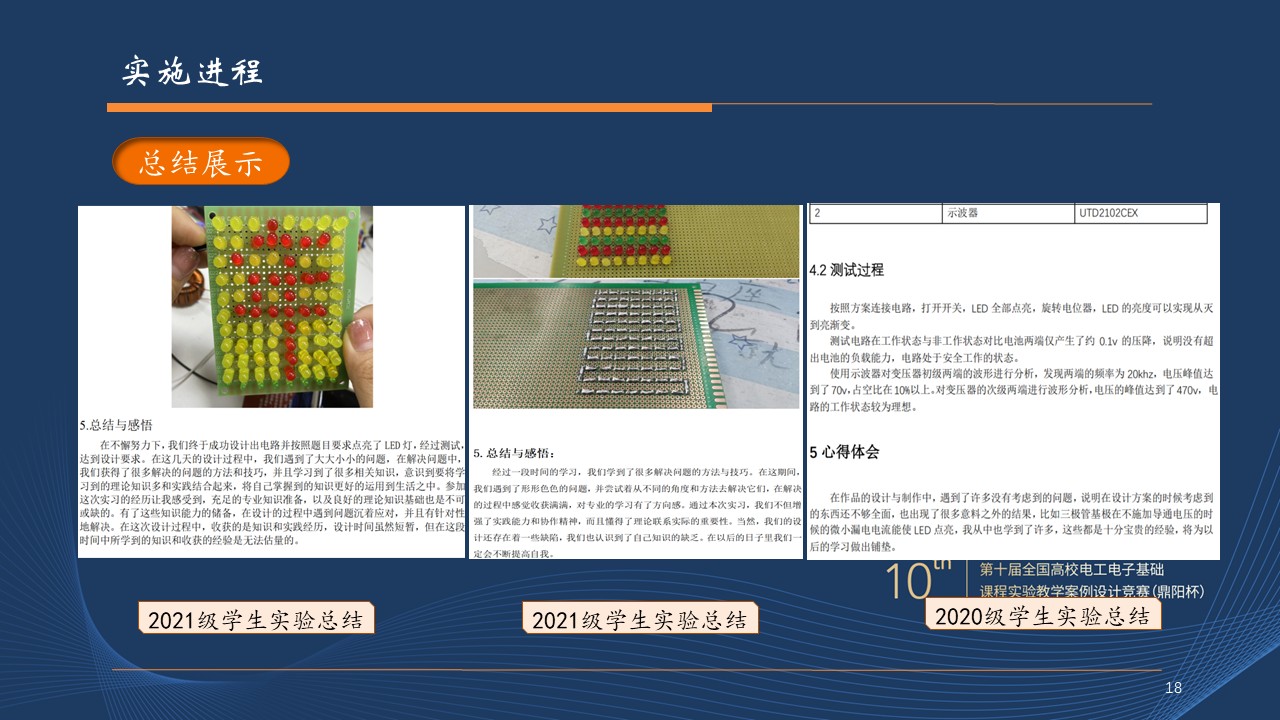

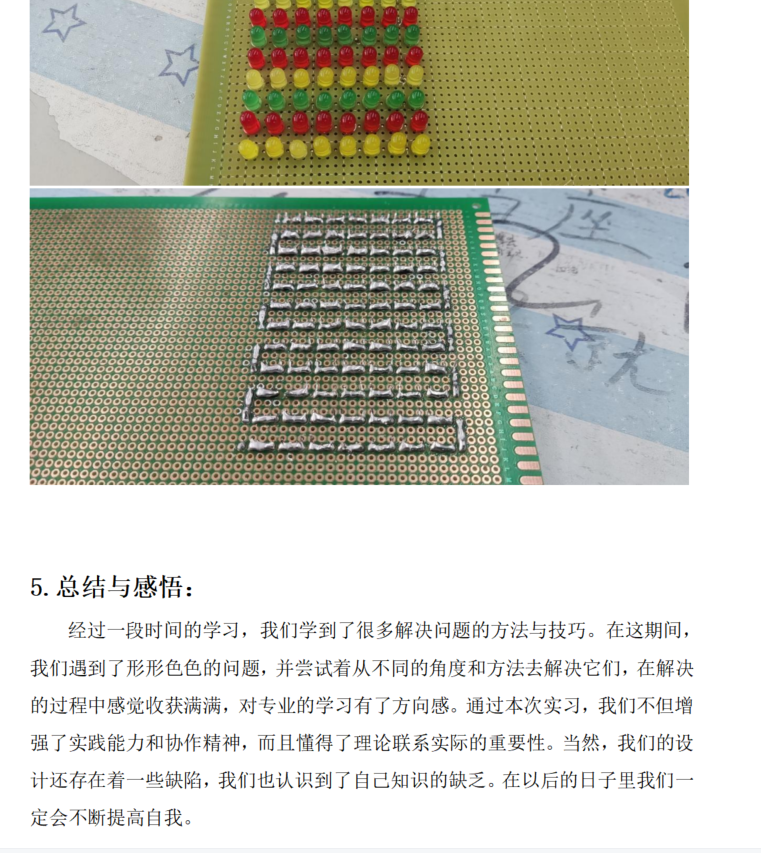

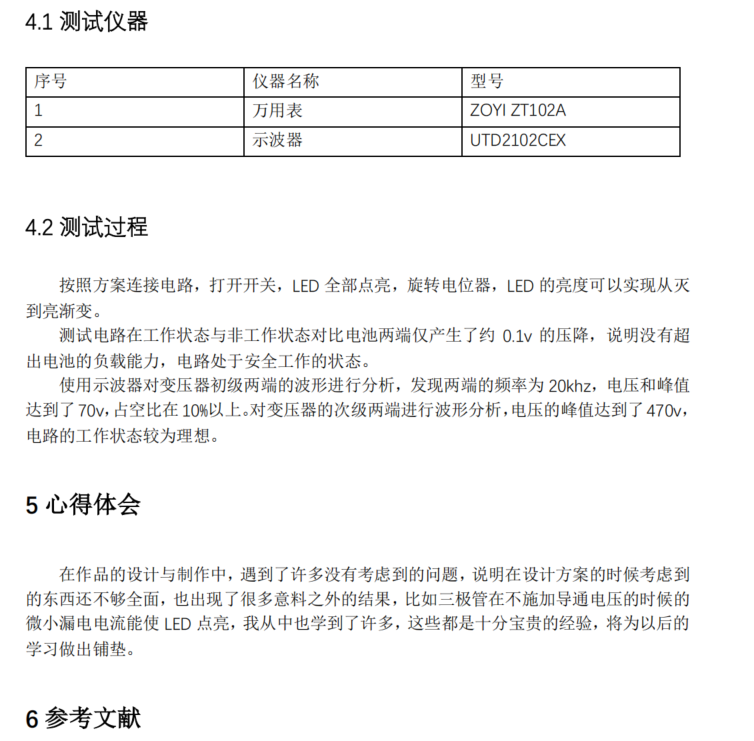

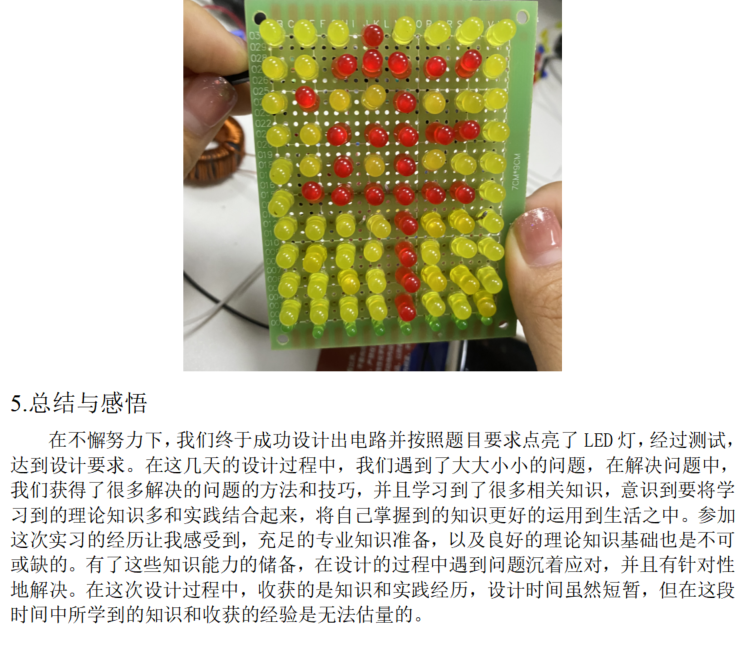

附件3:部分同学的实验体会

2021级学生

2020级学生

2021级学生

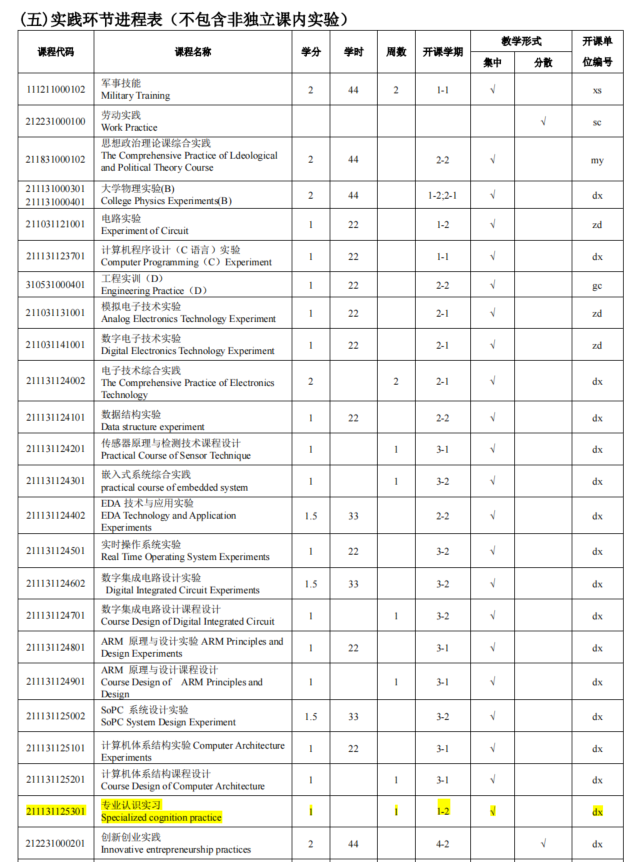

附件4: 电子信息科学与技术专业培养方案专业认识实习安排

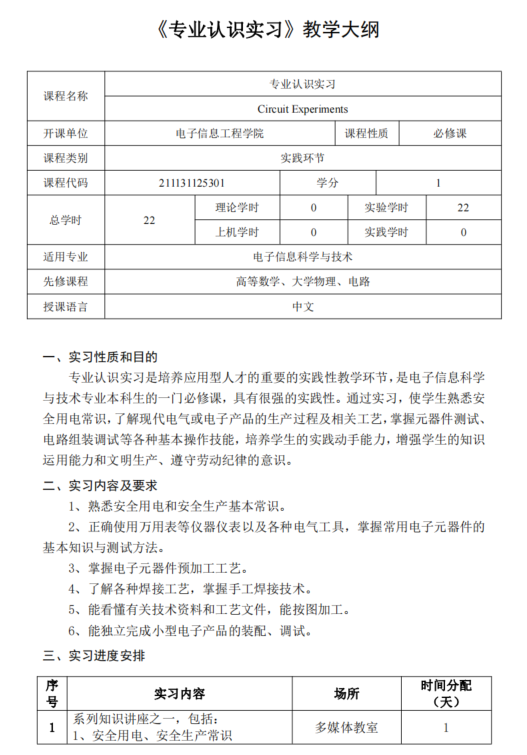

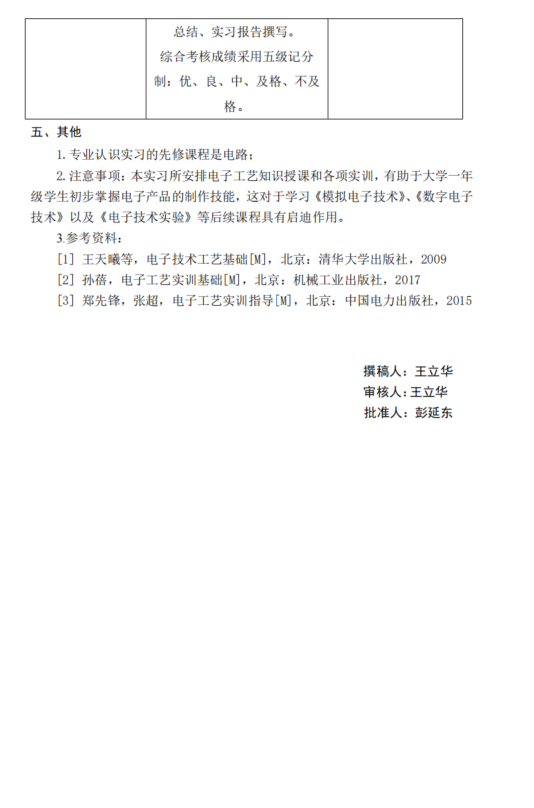

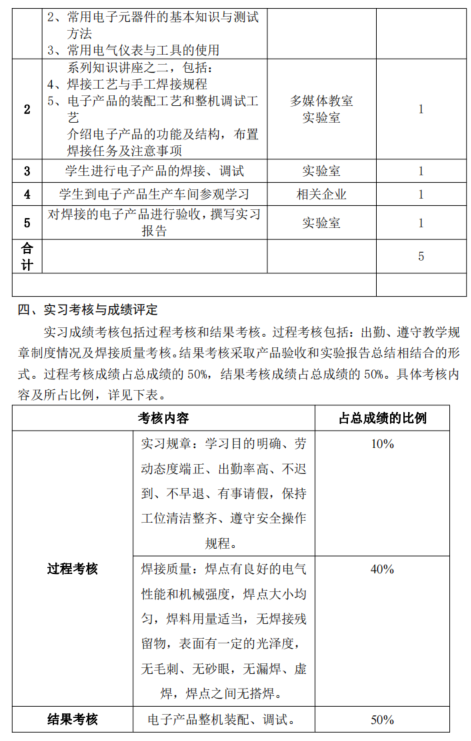

附件5:专业认识实习课程大纲

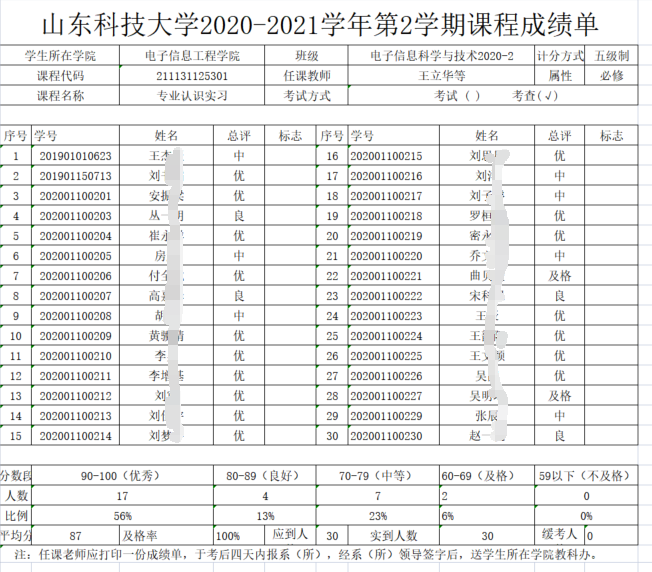

附件6:专业认识实习成绩单
