高低音音质调节电路设计
实验题目：高低音音质调节电路设计

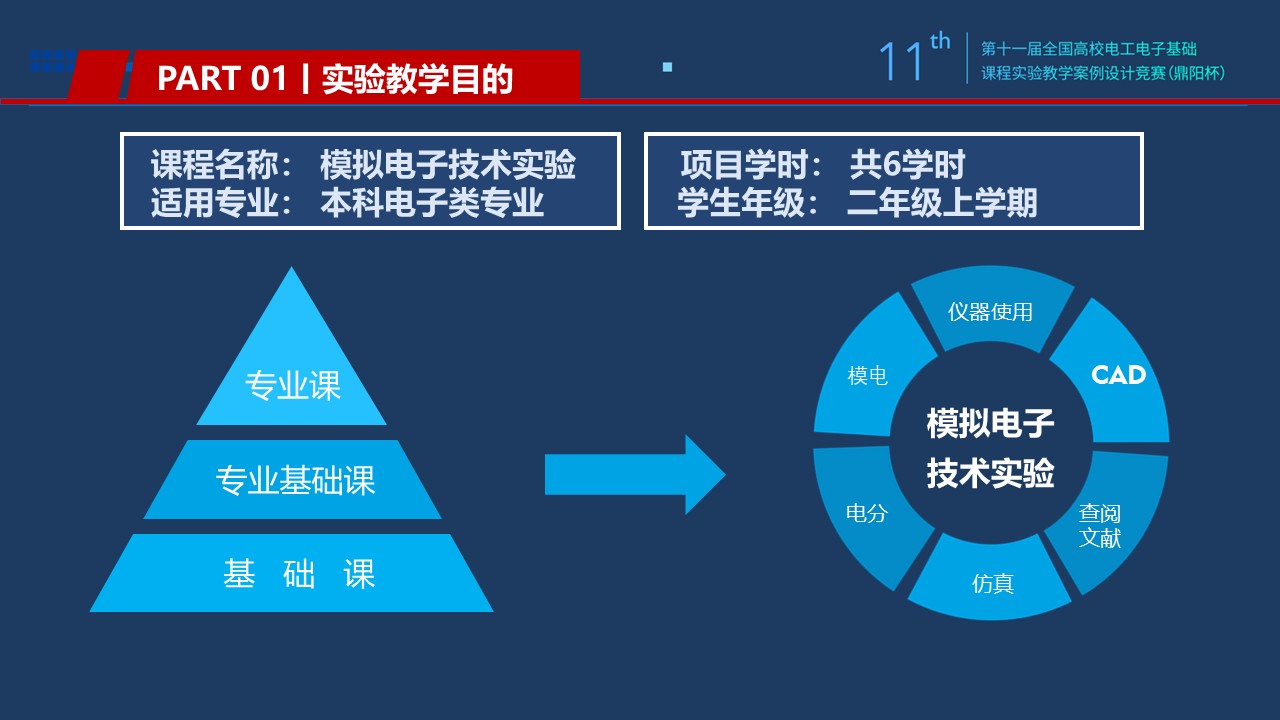

课程简要信息
课程名称：模拟电子技术实验
课程学时：16学时
项目学时：6学时
适用专业：本科电子类专业
学生年级：二年级上学期
实验内容与任务（限500字，可与“实验过程及要求”合并）
本实验需要学生能够熟练掌握、综合运用集总参数电路中电路的频率响应和集成运放组成的有源滤波相关电子电路知识，设计一款高低音音质调节电路并通过实验来验证方案的可行性。通过改变音频信号中低音频部分和高音频部分的增益，对声音信号的频率响应进行控制，来实现声音播放效果的提升。并且根据电路设计中遇到的工程产品问题设置了扩展优化部分内容供学有余力的同学进行应用工程能力专业提升训练。
-
学生需要熟练掌握常用仪器的基本操作，对给定音频信号的频谱进行分析，确定中心频点，根据分组要求明确低音增益调整频点和高音增益调整频点指标及相关增益指标(±20dB)。
-
学生学习运算放大器LM324做成的对音频信号的低音频部分和高音频部分进行增益调节的有源滤波放大电路的工作原理，通过理论分析计算出相应的低音增益调整频点和高音增益调整频点对应增益时的电阻、电容参数。
-
学生在Multisim软件上按照理论计算出来的参数值搭建相应的电路，使用交流分析功能分别对低音部分和高音部分的幅频特性曲线进行观察，调整相应参数以确定相应的电路增益是否满足设计要求。
-
完成实验内容3）之后，选择合适的电子元器件完成实际电路板搭建和焊接，同时用信号发生器和示波器对电路进行调试；
-

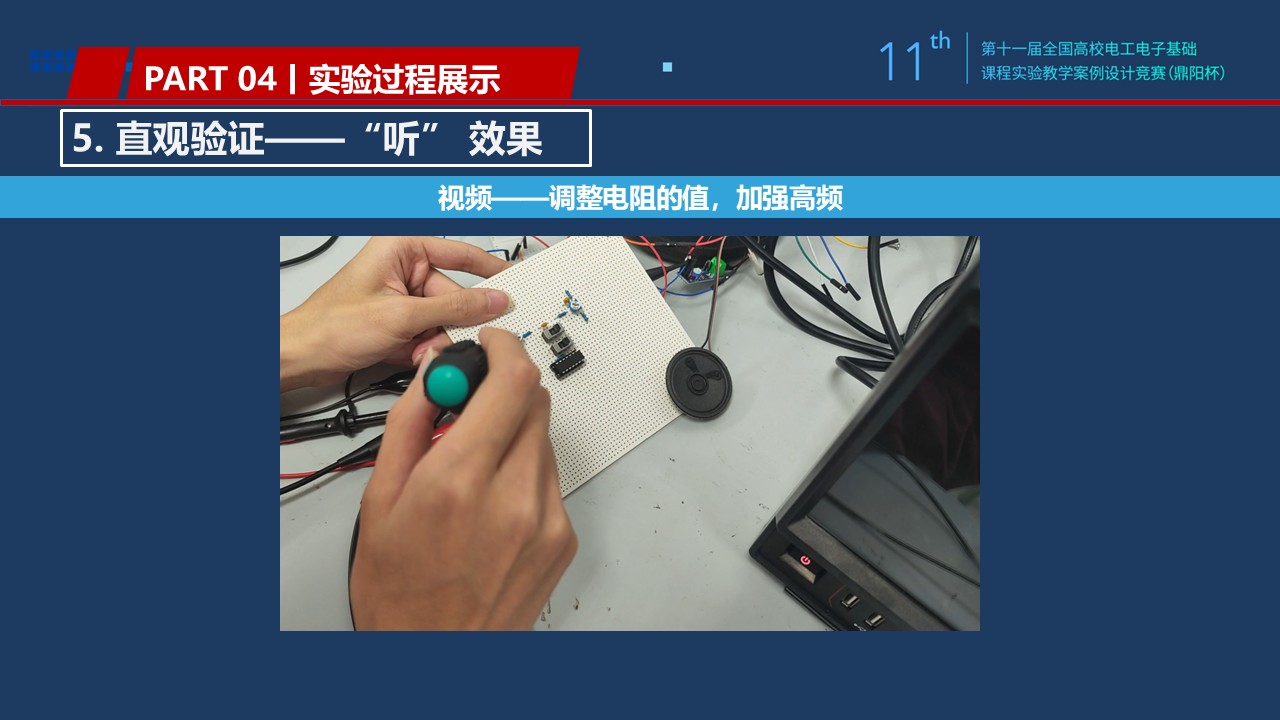

最后将给定声音信号通过调音电路，可以与原信号进行比较，观察声音的变化；
-
查阅相关资料，培养学生通过所学知识分析和解决实际问题的能力，并撰写实验报告。
针对以上实验内容，本实验分为以下不同层次的任务进行验收：
（1）对给定音频信号频谱测量能力的验收。
（2）对调音电路仿真设计的验收。
（3）对调音实际电路板焊接和功能验证的验收。

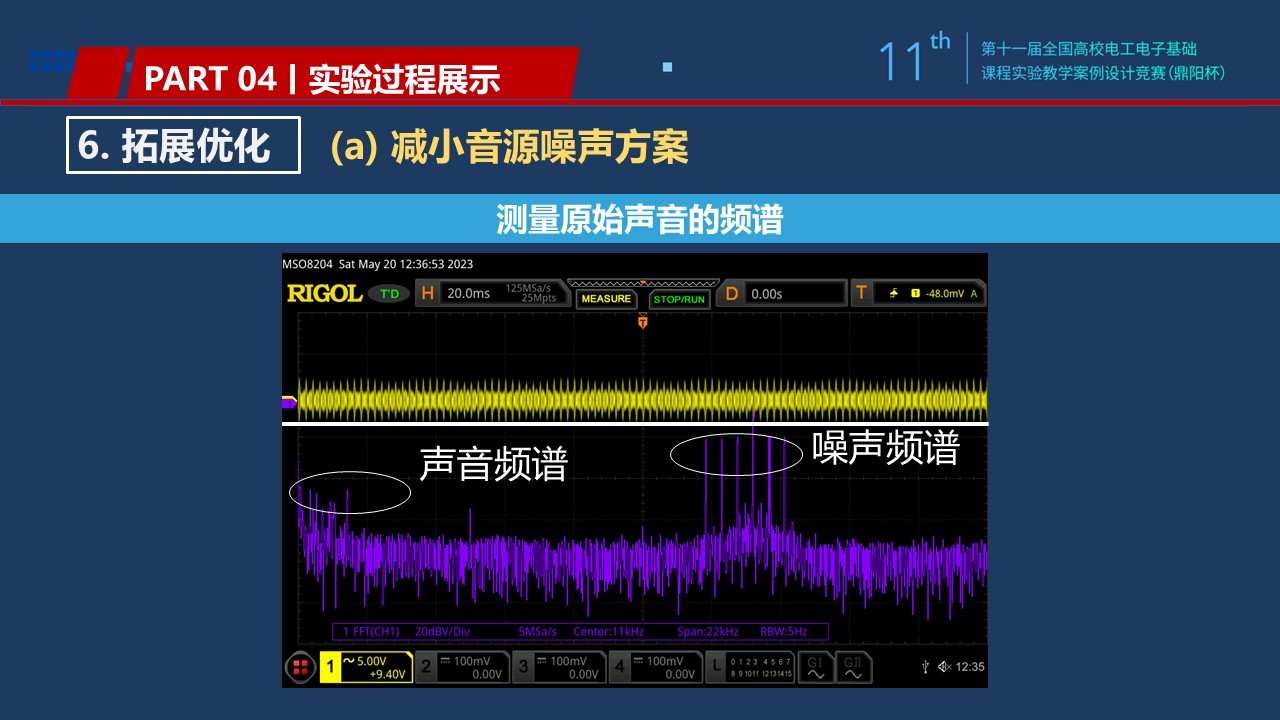

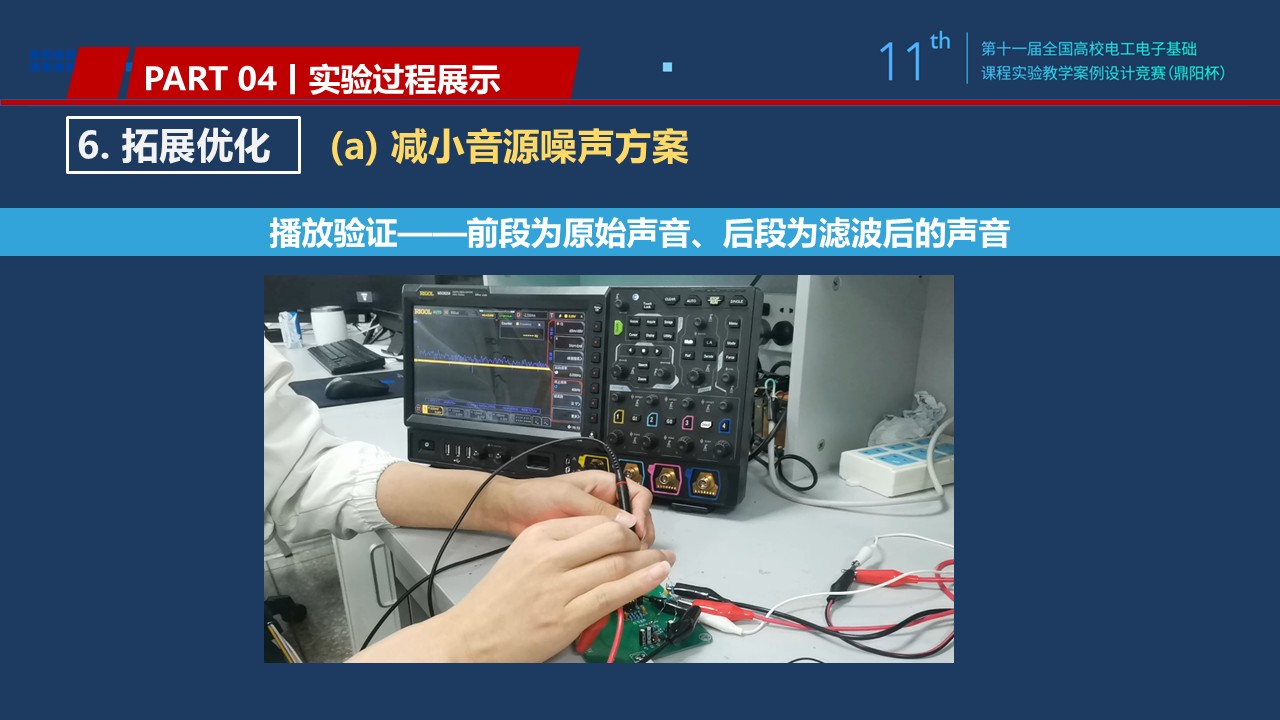

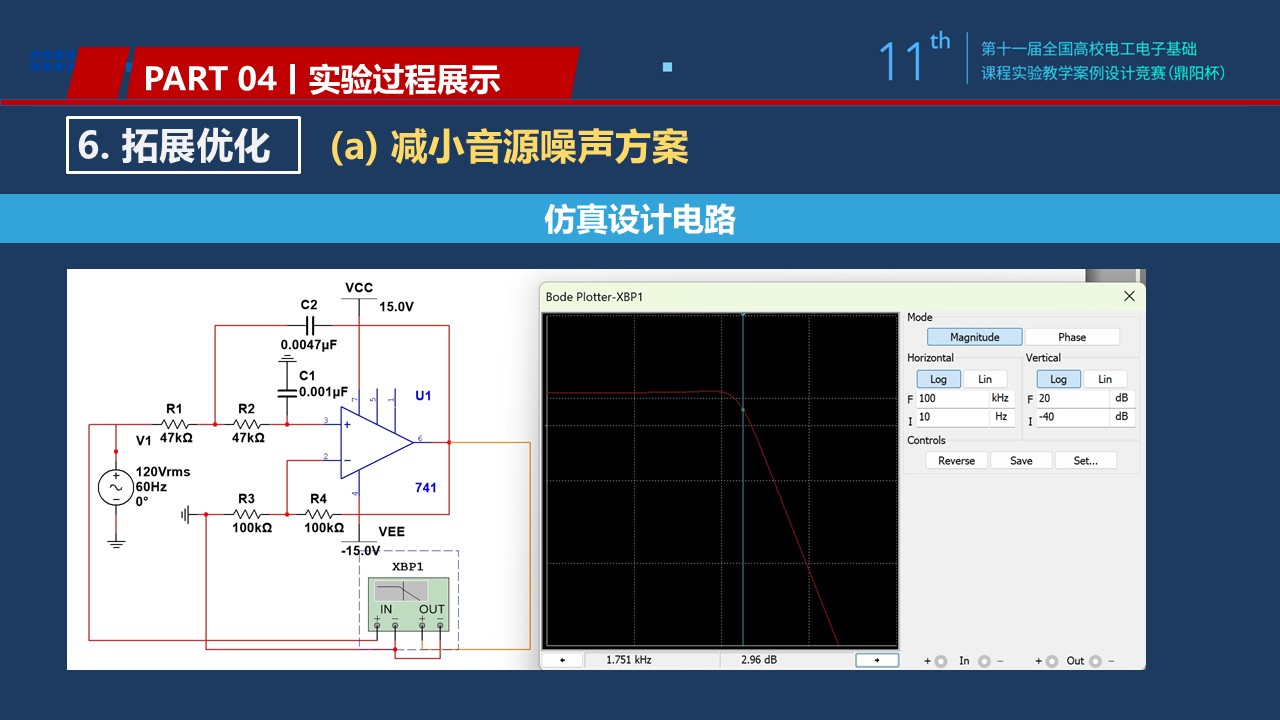

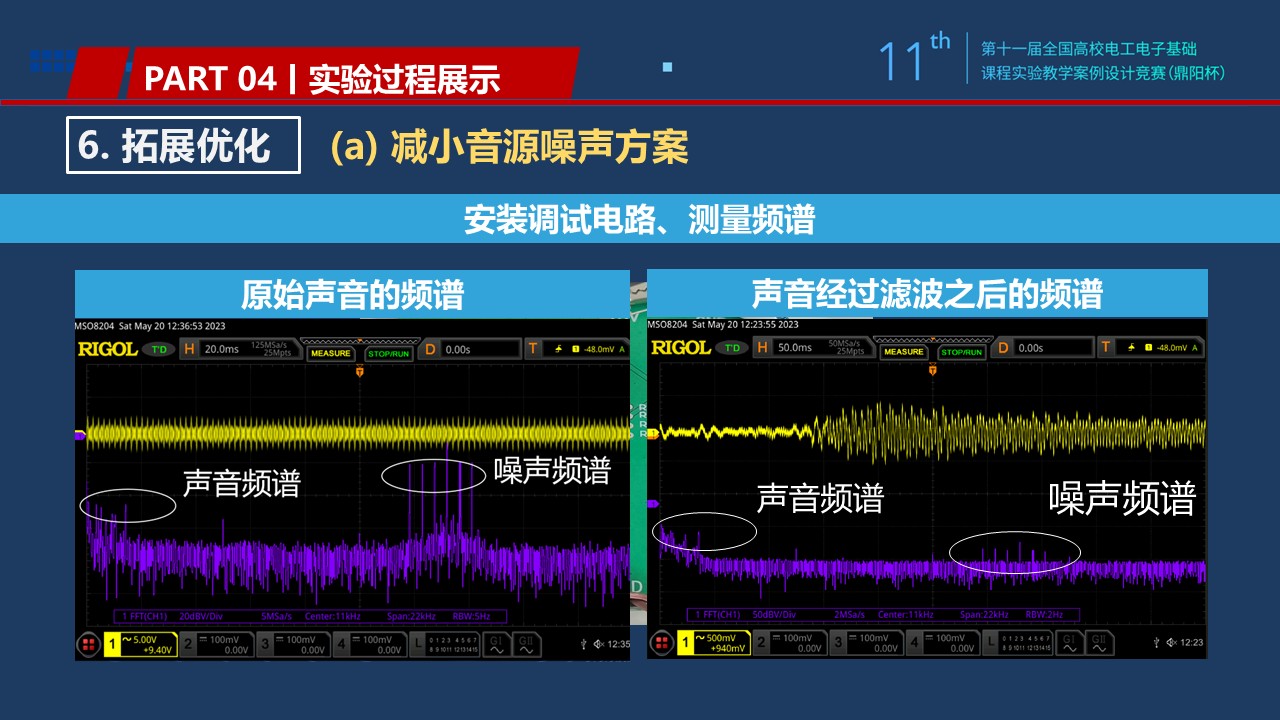

（4）对扩展部分功能设计的验收：当音源存在较强噪声时，思考如何减小噪声并设计电路进行验证

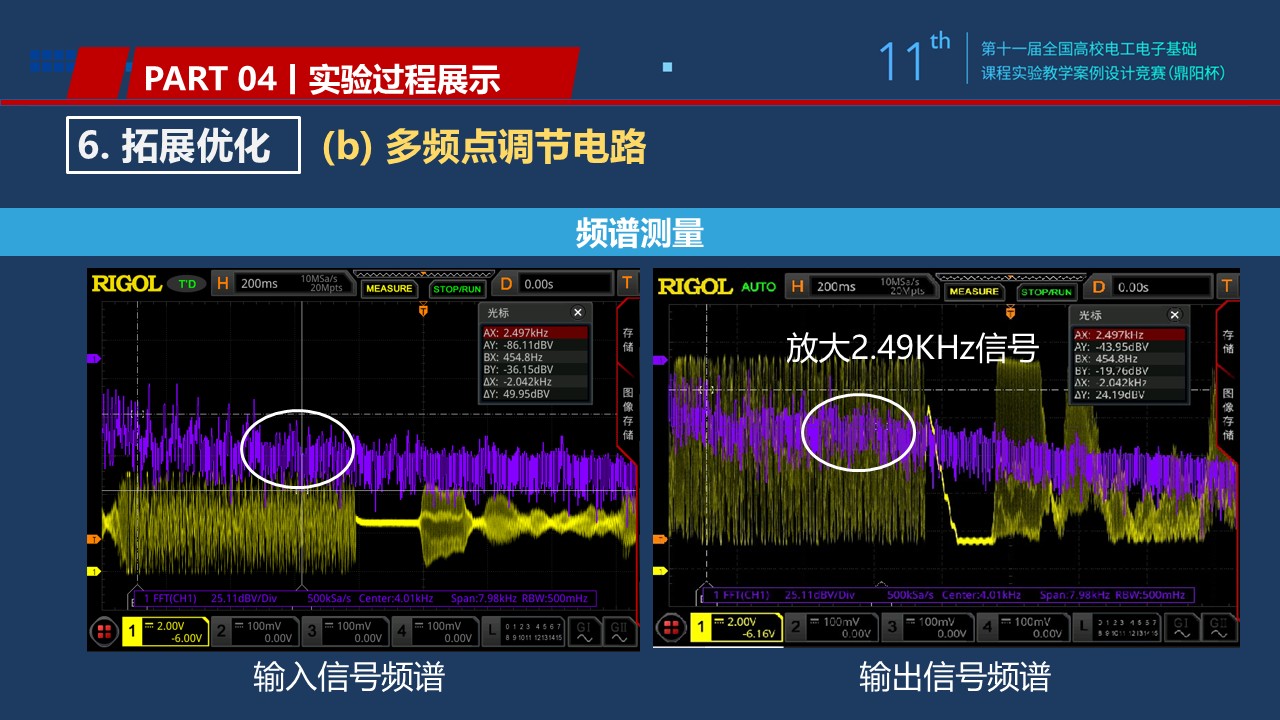

（5）对扩展部分功能设计的验收：针对可调频点只能粗调问题进行设计验证多频点调节电路。
（6）对扩展部分功能设计的验收：若电路在只有单电源情况下，要求电路正常工作时进行电路由双电源到单电源功能设计验证。
（7）对扩展部分功能设计的验收：在电路噪声比较严重时，需要设计验证电源滤波电路。
相关知识及背景（限150字）
这是一个运用模拟电子技术的知识分析实现理论电路，再对该电路进行深入分析，解决其产品化工程实际问题的典型案例，需要运用有源滤波技术、运算放大器、仿真软件和示波器使用及参数设定等相关知识与技术方法，完成基本电路的理论分析和设计验证，培养学生综合分析设计及动手实践能力。
实验环境条件
项目实施需要用到的硬件资源有：示波器、信号发生器，可调直流电源、集成运放LM324、语音模块，不同参数的电阻、电容等元器件若干；软件资源有Multisim仿真等。
教学目标与目的（限150字）
本实验是基于模拟电子技术的基本理论知识，通过日常生活中的音乐频谱测量，设计一个音乐高低频率响应变化的电路，先分析电路原理并设计相应的参数，再用仿真电路分析验证方案的可行性并进行调整和优化，最后使用硬件元件焊接实物电路，通过输入音频信号验证电路功能是否正常，在功能正常的情况下，引导学生深入分析若将电路产品化时会遇到的问题，针对问题进行分析解决。在这个过程中，促进学生将理论知识与实验知识融会贯通，并加以综合应用，实现电路的原理分析、器件的选择与计算、仿真和分析优化、实物电路的焊接与调试的全过程，全面提高学生实践能力、分析问题、解决问题的能力和实际动手能力。
教学设计与实施进程
1）教学设计：
本实验来源于真实音响产品电路中针对其中滤波放大相关的实践工程部分，学生需要经历原理的学习研究、参数计算、电路系统设计、仿真调试优化、制作验证、设计总结归纳，深入工程扩展等过程。在实验教学中，从以下几个方面进行教学设计与引导：
实验之前的预习工作，可以提高学生在课堂的学习效率，更好吸收老师所讲解的知识点， 因此对学生课前的预习要求与引导为：
-
复习有源滤波器和集成运放的相关电路组成知识，熟悉其工作原理，元件参数选择和计算；
-
复习电路频率响应相关知识点，了解幅频响应、通带、截止频率的概念和计算方法；
-
复习Multisim仿真电路和使用动态分析或波特图分析的方法。
-
熟悉LM324，NE5532等集成芯片各引脚功能及使用方法。
-
熟悉信号发生器和示波器的参数设置、数据测量等其它使用方法。
-
根据以上几个方面对学生预习情况给予相应的评分。
在实验过程中，分别从以下几个方面对学生实验情况进行验收，其中难度逐渐增加，可以 根据不同程度划分等级并评分：
（1）测试任务。使用示波器FFT功能对给定音频信号的频谱进行分析，大致确定其中心频点，及高低音频率范围并进行数据和照片记录
（2）设计任务。根据分组情况确定低音频增益调整点和高音频增益调整点及其增益指标要求。在高低音音质调节电路的原理上计算相应的电阻、电容参数。要求此任务在 Multisim 软件上仿真，并对其进行动态仿真分析或波特图分析优化，使之满足指标要求。
（3）实物焊接和验证要求。按照仿真结果，选择合适的电路元件进行实物焊接和功能验证，验证时可先用信号发生器分别测量低、高频数据的增益是否满足，最后再输入音频信号，去体验原声和调音后的对比验证。
（4）针对工程产品扩展优化部分，设置了扩展分要求，分为音源噪声方向，电源滤波、多频点调节、单电源供电4个方面，这4个方面允许学生进行选择性扩展，不做强制要求。
实验完成后，组织学生以项目演讲、答辩、相互评讲的形式进行交流，了解不同指标情况下电路的特点，拓展知识面。在设计中，要注意学生设计的规范性；如系统结构与模块构成，模块间的接口方式与参数要求；在调试中，要注意工作电源、参考电源品质对系统指标的影响，电路工作的稳定性与可靠性；在测试分析中，要分析系统的误差来源并加以验证。
2）实施进程：
1）音频测量

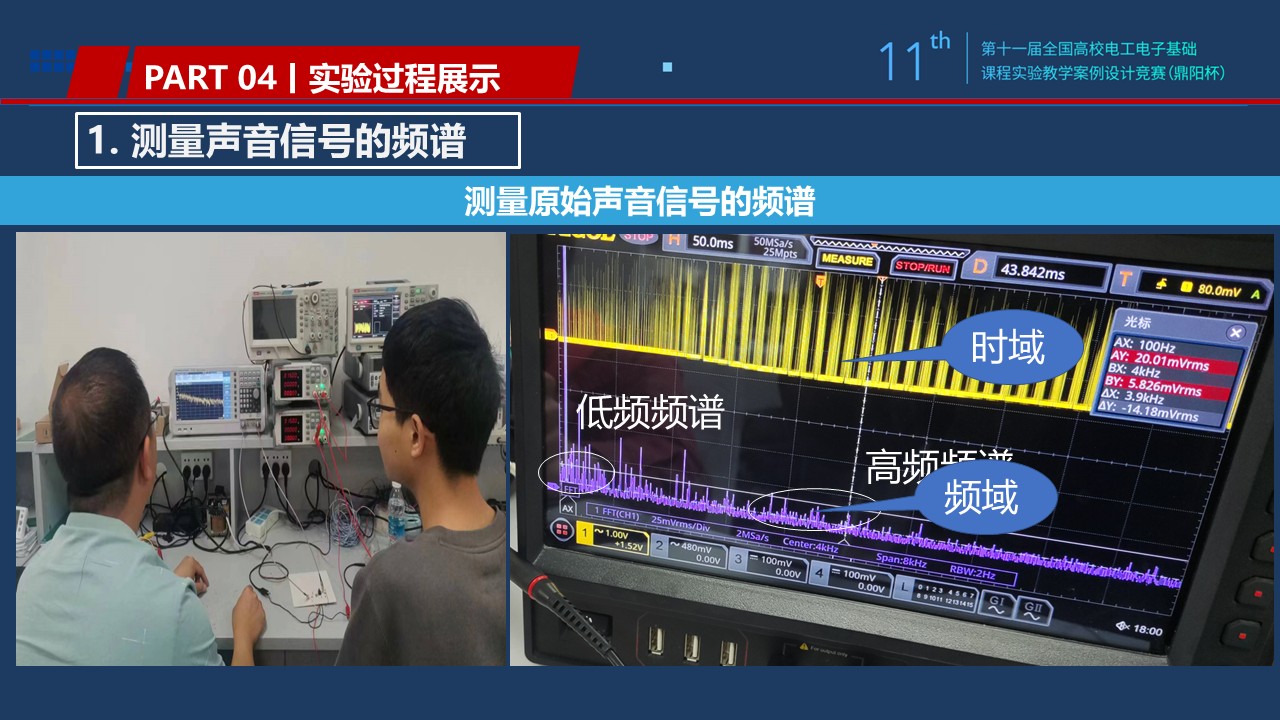

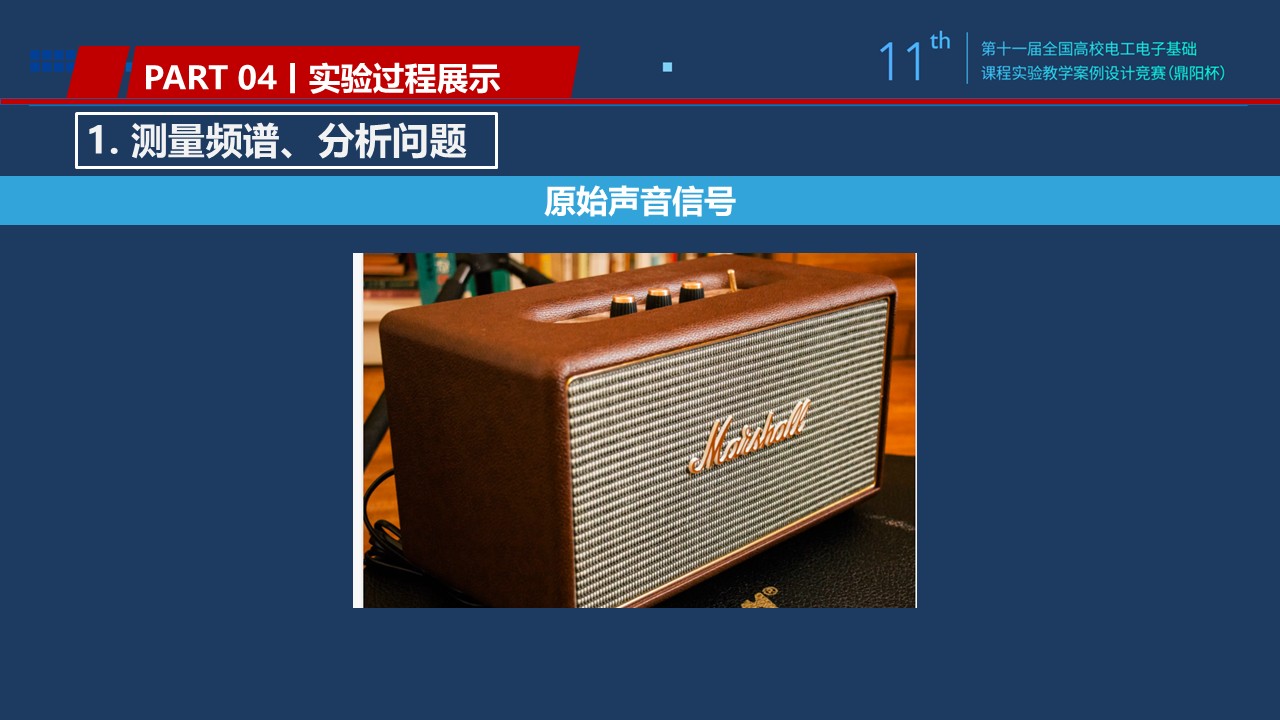

学生在实验室里先通过扬声器听一段音乐，然后用示波器的FFT功能观察其频谱，大致确定其中心频点和高低音频率范围。然后每组同学领取自己组的低音频增益调整点和高音频增益调整点及其增益指标要求。老师在此部分要进行验收
2）理论讲解
测量完成后，老师讲解高低音音质调节器电路的基本工作原理和设计思路，分析讲解设计过程中容易出现的问题，对重难点做出相关提示。要求学生分析出相应的低频和高频等效电路，然后根据自已的指标参数要求，去计算相应的电路参数。
3）仿真设计
学生计算完成后，先进行仿真的设计和验证。此部分为学生自主设计，需要使用 Multisim 软件进行仿真，根据要求完成相关设计内容，并最终使用动态仿真功能或波特仪对低频和高频信号进行增益调整的功能验证。老师在此部分要进行验收。
4）实物验证
仿真验收通过以后，学生根据设计数据领取相应的电路元件和芯片进行实物焊接，老师需要对元器件领取及使用规则和安全问题可以详细讲解。焊机完成使用仪器仪表进行实物验证。老师在此部分要进行验收。按照各模块完成指标情况进行相应的评分。
5）答辩总结 实验完成后，组织学生以项目演讲、答辩、评讲的形式进行交流，了解不同方案及其特点， 拓展知识面。
6）拓展优化补充，学生可进行拓展功能选择，可以只选一个方向进行研究和设计验证，以解决实际工程问题。
实验原理及方案

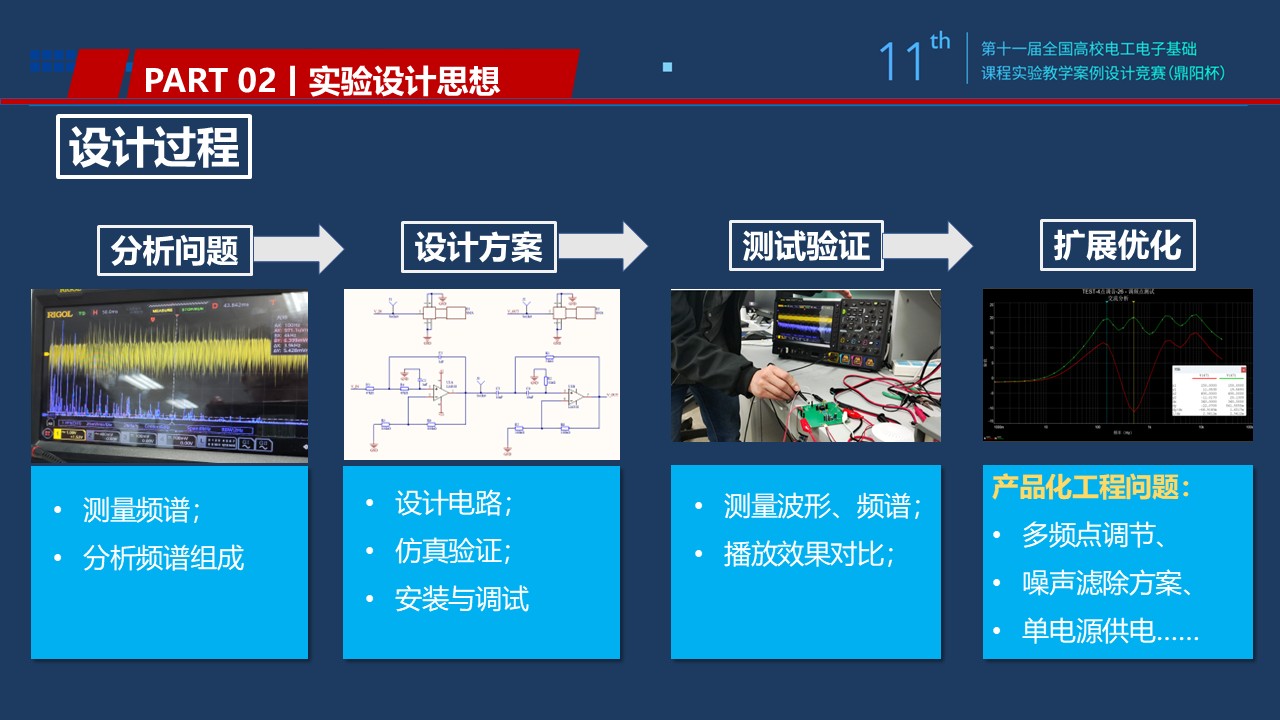

图1 实验原理和方案框图
为了让学生能够系统地体验和学习电路设计的完整过程，本实验着力于运放的滤波电路部分做应用开发，通过对日常生活中常见的音频信号做增益处理，主要实现高、低音的提升和衰减，从而在学生听觉上有一个直观的感受。实验原理和方案框图如图1所示。

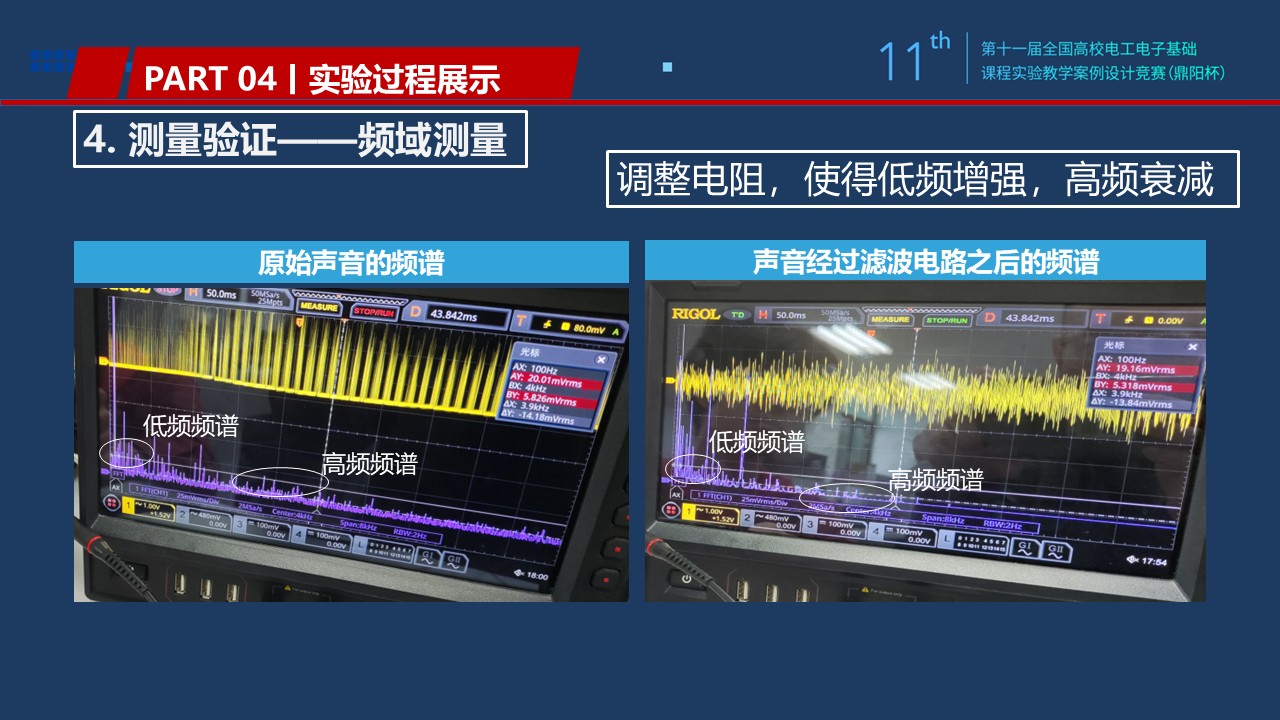

首先，学生将实验室提供的音频信号接入示波器，使用FFT功能得到相应的频谱图。分析出信号的大致频谱，记录到实验报告表格中。
其次，学习和理解高低音音质调节电路的工作原理，高低音音质调节，是在通频带的两端进行频率特性调节，一般选取在100Hz左右、10kHz左右，并且要求在进行高低音调节时，中心频率（一般指1kHz）附近频率特性应保持基本不变，以保持音量。高低音频的提升或衰减，都是相对于中音而言的，先把中音作一个固定衰减（或加深负反馈）然后让高音或低音衰减小一些（或负反馈轻一些），从而实现调节。
然后学生根据每组的频率指标要求，去分析计算高低音音质调节电路里的元件参数应该怎么选择，基于LM324集成运放设计相关的电路。因为音频信号有低音频部分、中音频部分、高音频部分，高低音音质调节电路就相当于分时工作的有源低通滤波电路、增益为0dB的电路、有源高通滤波电路，所以在分析计算时需要注意三个电路的等效电路及参数值。
（1）集成运放
电路的有源滤波部分主要采用LM324四运算放大器。该运放具有短路保护输出，输入端具有静电保护功能，具有内部补偿的功能，可在3V-32V范围内单电源工作，具有最大100nA的低偏置电流。消除了在许多应用场合中采用外部偏置元件的必要性。

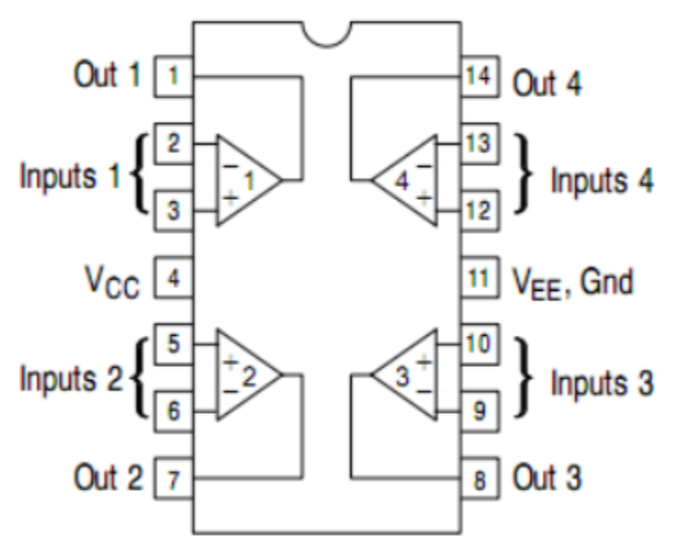

图2 LM324管脚图
LM324运放管脚如图2所示，其中“Input1-Input4”表示信号输入端，每个信号输入端又分为“+”、“-”为两个信号输入端，“VCC”表示正电源、“VEE，Gnd”表示负电源或地端，“Out1-Out4”表示对Input1-Input4输入信号的信号输出端。
（2）高低音音质调节电路原理和分析

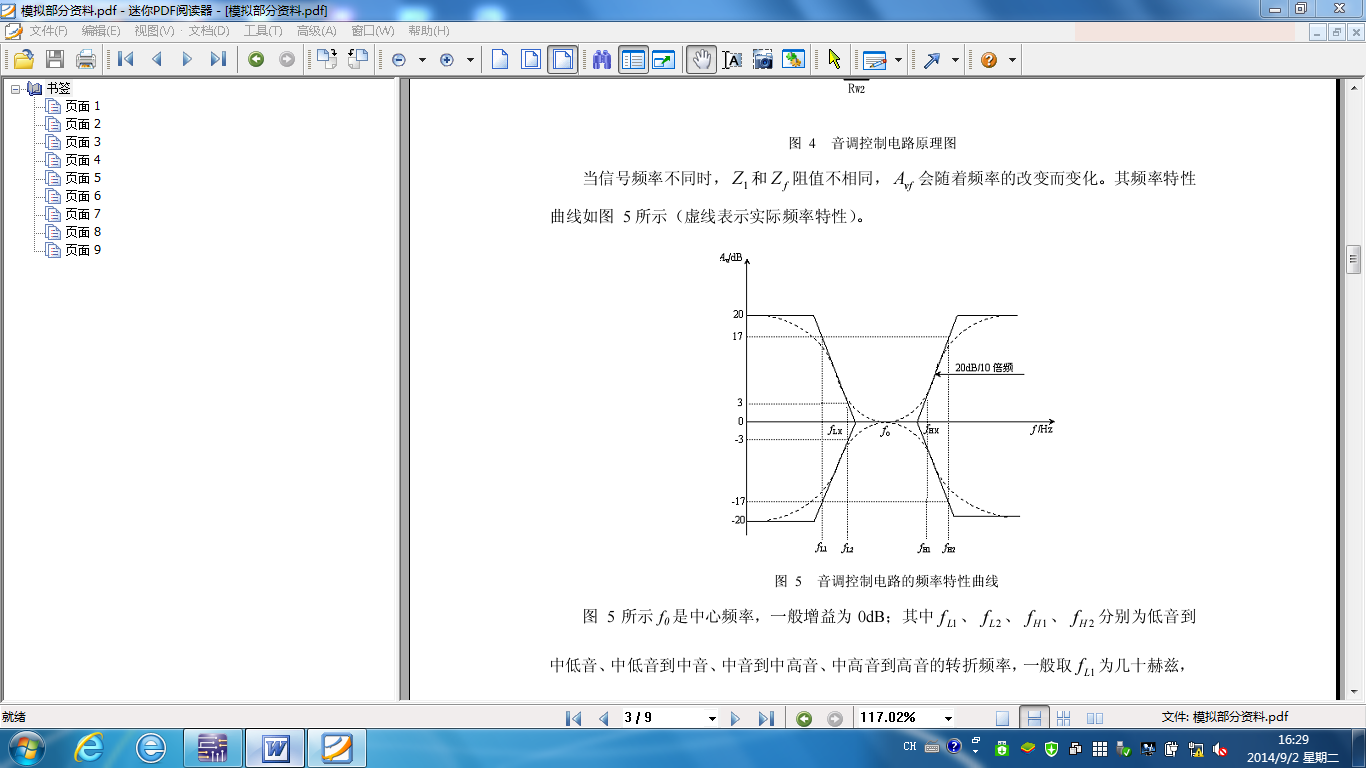

高低音音质调节功能是按一定的规律控制放大器输出音频信号的频率响应。其特性曲线如图3所示。
图3 高低音音质调节电路的频率特性曲线
图中所示$f_{0}$是中心频率，一般增益为0dB;其中$f_{L1},f_{L2},f_{H1},f_{H2}$分别为低音到中低音，中低音到中音，中音到中高音，中高音到高音的转折频率，一般取$f_{L1}$为几十Hz，而$f_{L2}$=10$f_{L1}$，$f_{H2}$一般为几十kHz，$f_{H2}$=10$f_{H1}$。音调控制只针对于高、低音的增益进行提升、衰减，而中音的增益基本是保持不变的。因此高低音音质调节电路是由低、高通滤波器组成，原理电路如图4所示。

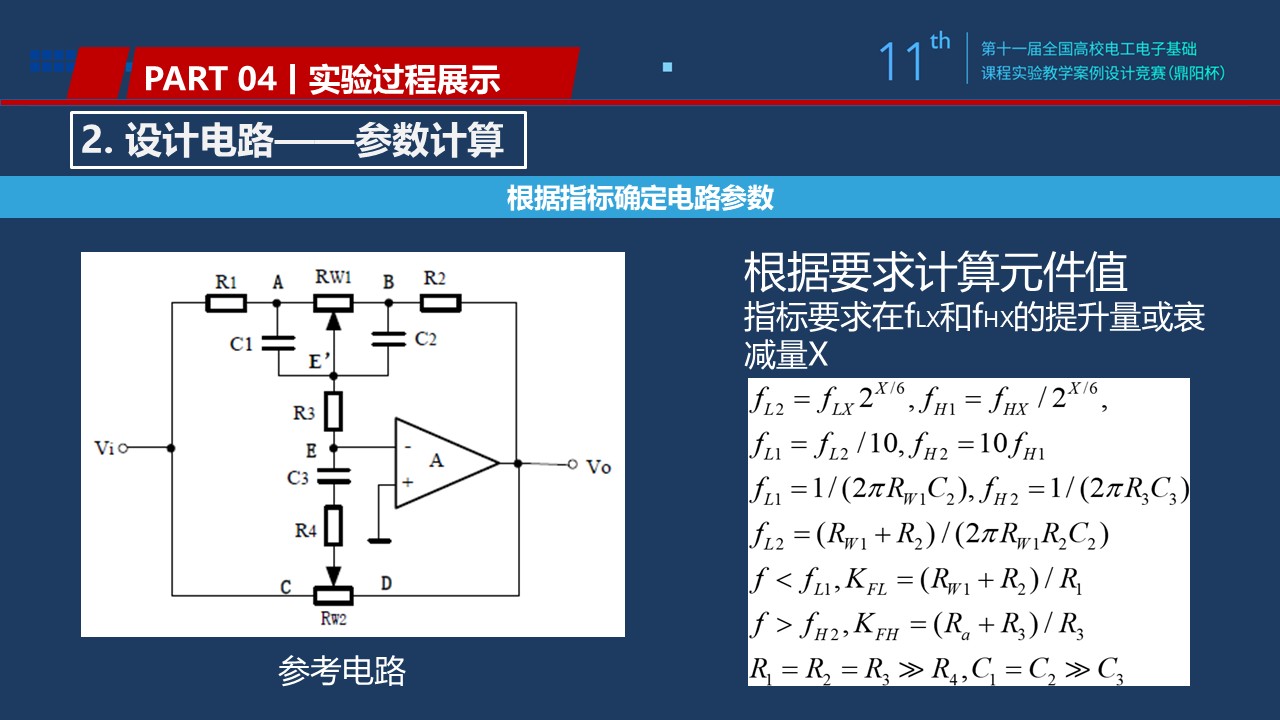

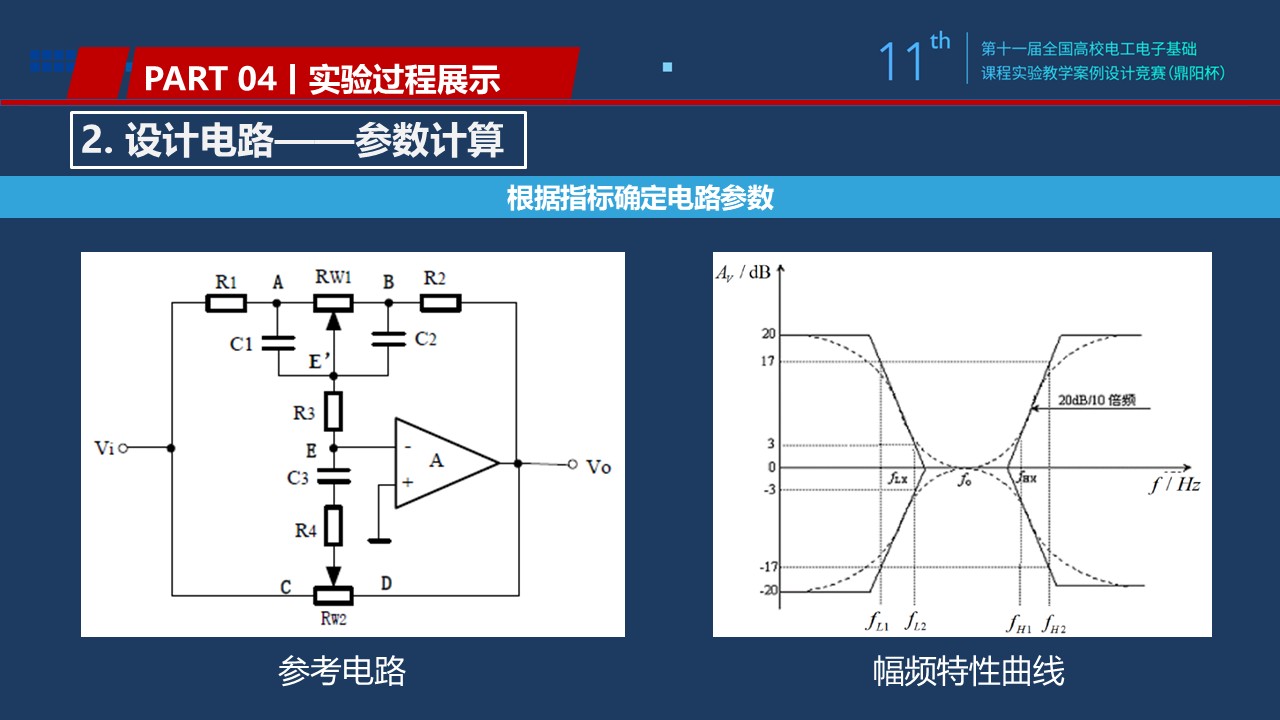

图4 高低音音质调节电路
A、信号在中频区
由于C1= C2 >>
C3，因此低，中频区的C3可视为开路，中，高音频区C1，C2则可以视为短路。又因为LM324开环增益很高，放大器输出阻抗又很高，所以$V_{E} \approx V_{E'} \approx 0$
（虚地）。因此，R3的影响可以忽略。因此，在中频区可以绘制出音调控制级的等效电路如图6所示，根据假设R1=R2，于是得到该电路的电压增益$\left| A_{Vf} \right| = 0dB$。
B、信号在低频区
因为C3很小，C3、C4支路可视为开路。回馈网络主要由上半边起作用。同样因为LM324开环增益很高，放大器输出阻抗又很高，所以$V_{E} \approx V_{E'} \approx 0$（虚地）。因此，R3的影响可以忽略。
当电位器$R_{w1}$的滑动端移动到A点时，C1被短路。
下面进行电路的幅频特性分析，该电路是一个一阶有源低通滤波电路，其传递函数表达式为：
（式1）
式中：
，（或
）
（或
）
根据前面假设条件：
，
，可得
，
。
当
时，即信号接近中频时，
，
当
时，
，
当
时，
，
当
时，C
2当成是开路，由此电压增益为：
（式2）
综上所述，在
和
时，分别比中频提升了3dB和17dB，我们称
和
为转折频率，在这两个转折频率之间（
），曲线斜率为-20dB/十倍频，即-6dB/倍频。低音最大提升量为20dB。
同样分析方法可知，当电位器RW1的滑动端移动到右端B点时，C2被短路。其中转折频率为
(式3)
最大衰减量为：
（式4）

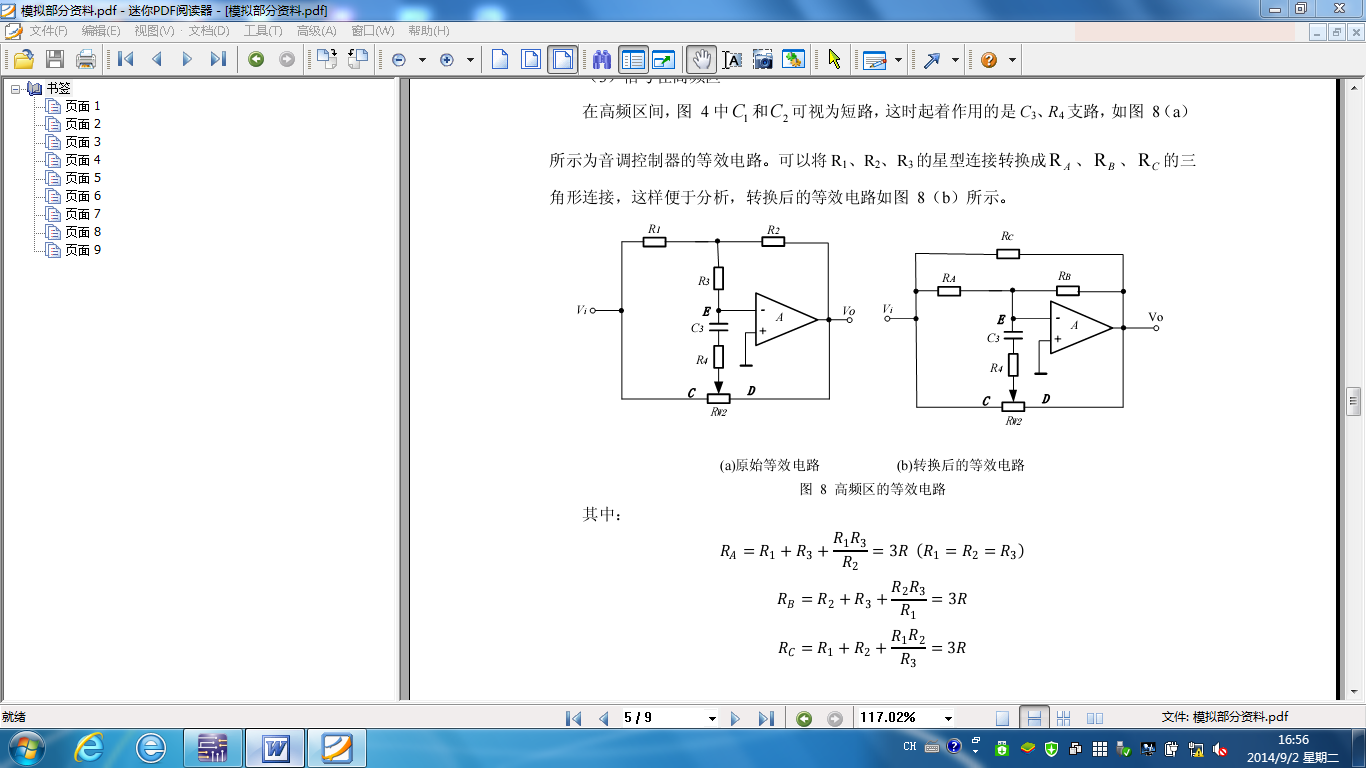

C、信号在高频区
在高频区间，
和
可视为短路，这是起作用的是
，
支路如下图所示是音调控制电路的等效电路。可以将
,
,
的星型连接转换成
,
,
的三角形连接，这样便于分析，转换后的等效电路如下图5。
图5 高频等效电路
其中：
=3R(
=++
=3R
=++
=3R

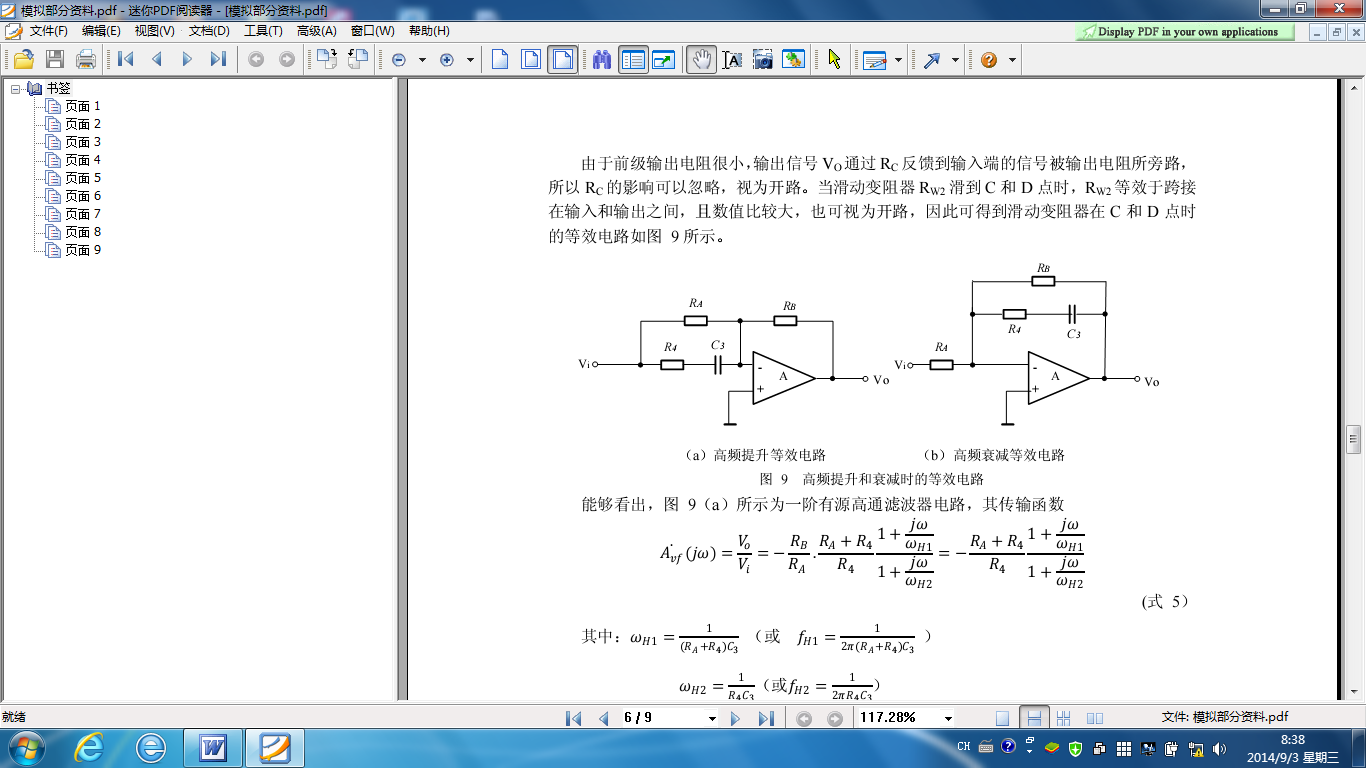

由于前级输出电阻小，输入信号$V_{O}$通过$R_{C}$反馈到输入端的信号被输出电阻所旁路，所以的影响可以忽略，视为开路。当滑动变阻器$R_{W2}$滑到C和D点时，$R_{W2}$等效于跨接在输入和输出之间，且数值较大，也可视为开路，可得到滑动变阻器在C点和D点时的等效电路如下图6：
图6 高频提升和衰减时的等效电路
因此可得到：提升电路传输函数为
所以高频最大提升量为：
,
同理，衰减电路传输函数为：
由此可得高频最大衰减量为：
取
,最大提升量约为20dB，最大衰减约为-20dB，因此，当频率在
的区间内，电压增益按6 dB/倍频程的斜率变化。
D、参数确定
根据实验要求，在输入信号频率为100Hz和10kHz时有±12dB
的提升和衰减量。
由实验原理：
，
取
那么
，f
H2=10fH1=25kHz，所以
由于实验材料的限制，经过初步调试，选择RW1=200kΩ，R1=R2=R3=20kΩ，R4=6.7kΩ，C1=C2=22nF，C3=1nF，
（3）仿真验证

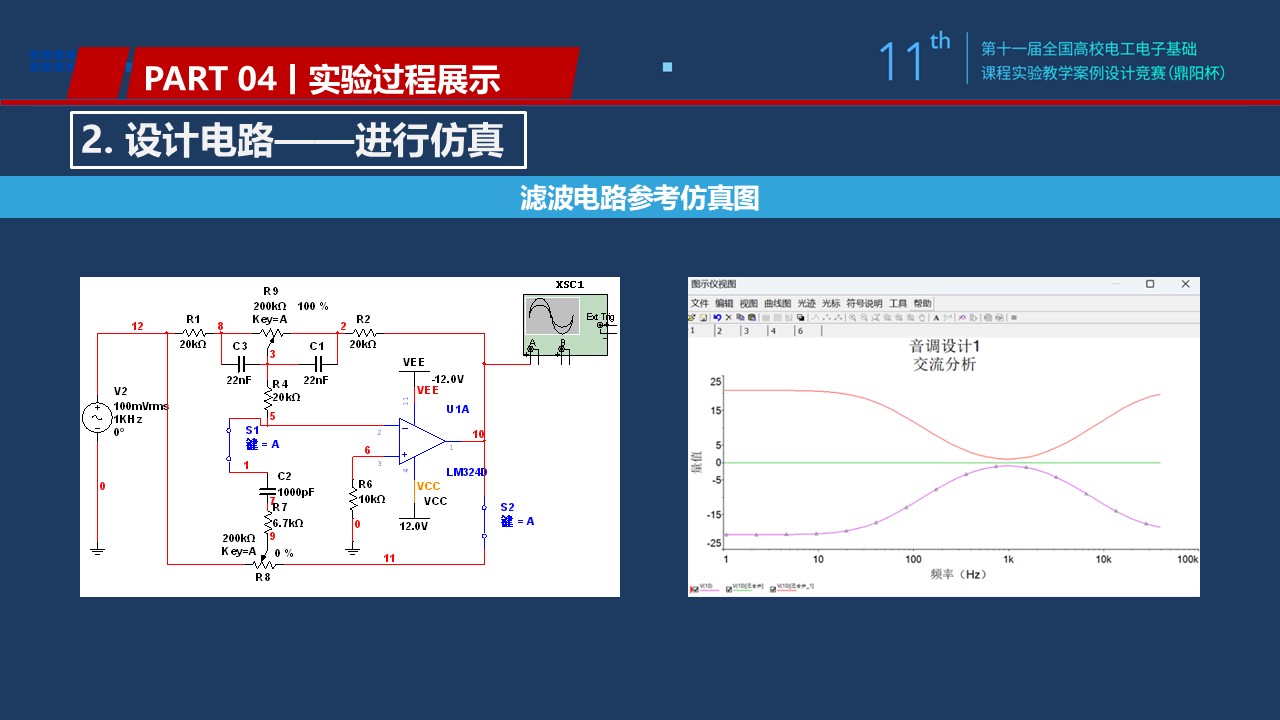

图 7 仿真电路
按照原理电路图和元件参数，在Multisim上搭建仿真电路如图7所示，按高低频调节对其进行交流分析。

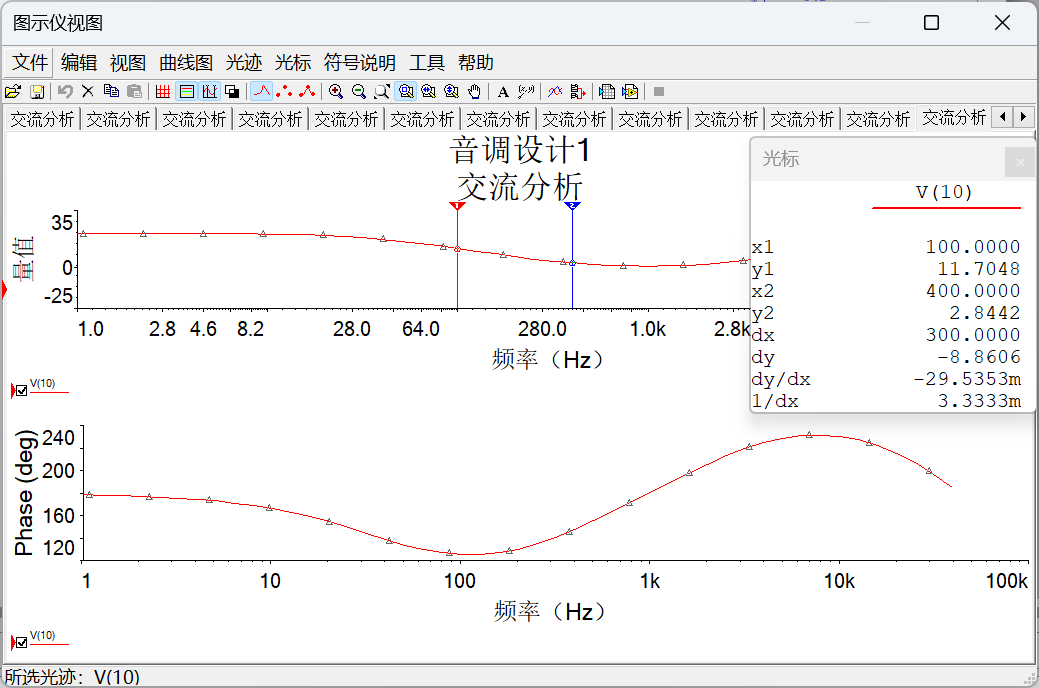

- 低频提升验证，将R9滑动变阻器滑到最左边（0%），使用电路进入低音提升电路，然后使用交流分析，分析结果如图8所示，从图中可以看到光标1（红色）对应100Hz的低音频率，对应的提升增益为11.70dB（指标要求为12dB）。光标2（蓝色）对应400Hz的中低音到中音的转折频率，对应的增益为2.84dB(理论值是3dB)。
图8 低频提升验证的频率特性

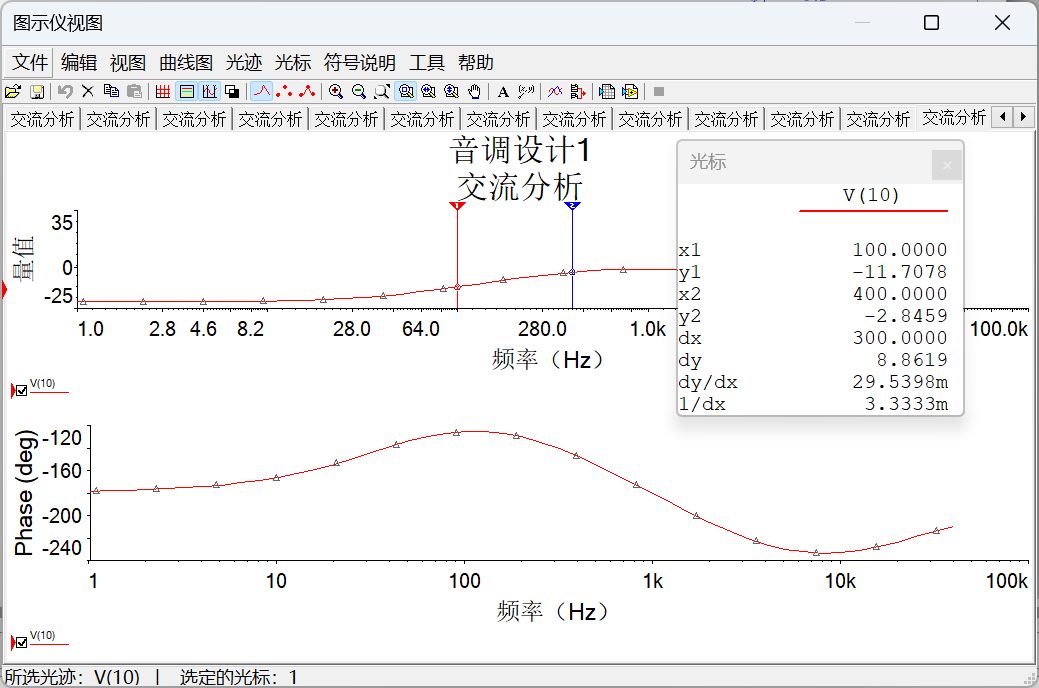

- 低频衰减验证，将R9滑动变阻器滑到最右边（100%），使用电路进入低音衰减电路，然后使用交流分析，分析结果如图9所示，从图中可以看到光标1（红色）对应100Hz的低音频率，对应的衰减增益为-11.71dB（指标要求为-12dB）。光标2（蓝色）对应400Hz的中低音到中音的转折频率，对应的增益为-2.85dB(理论值是-3dB)。
图9 低频衰减验证的频率特性

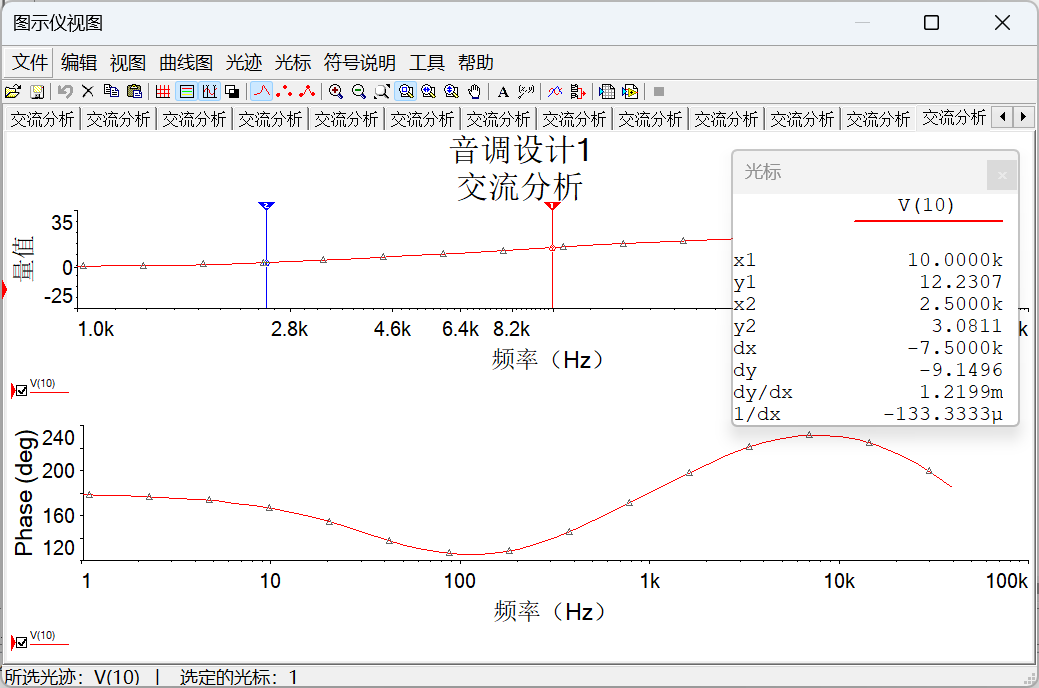

- 高频提升验证，将R8滑动变阻器滑到最左边（0%），使用电路进入高音提升电路，然后使用交流分析，分析结果如图10所示，从图中可以看到光标1（红色）对应10kHz的高音频率，对应的衰减增益为12.23dB（指标要求为12dB）。光标2（蓝色）对应2.5kHz的中音到中高音的转折频率，对应的增益为3.08dB(理论值是3dB)。
图10 高频提升验证的频率特性

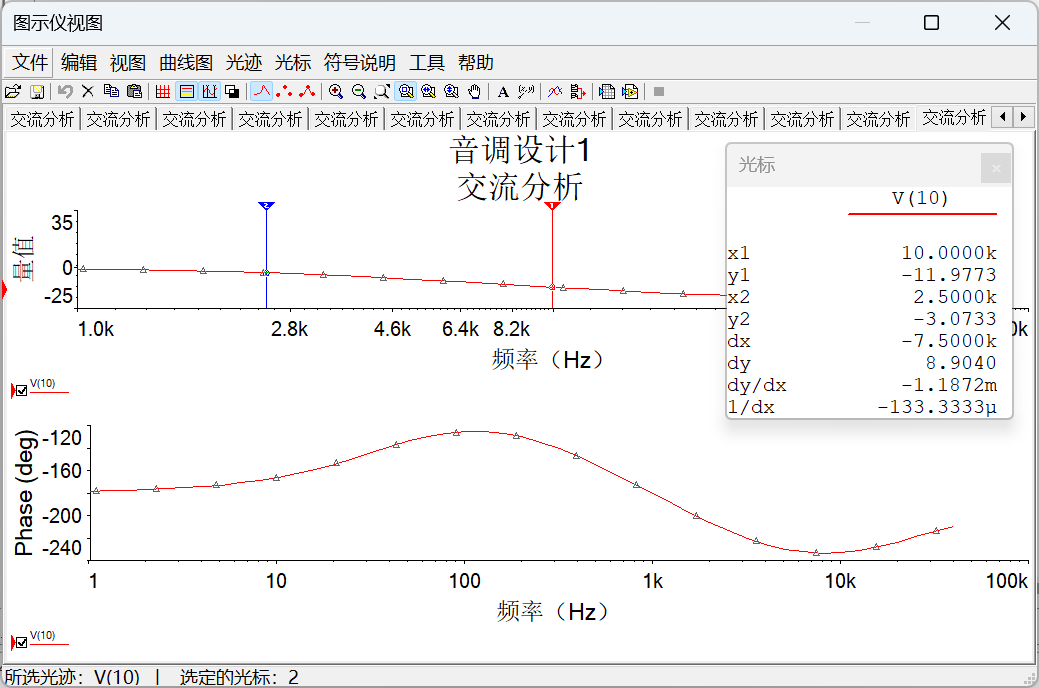

- 高频衰减验证，将R8滑动变阻器滑到最右边（100%），使用电路进入高音衰减电路，然后使用交流分析，分析结果如图11所示，从图中可以看到光标1（红色）对应10kHz的高音频率，对应的衰减增益为-11.98dB（指标要求为-12dB）。光标2（蓝色）对应2.5kHz的中音到中高音的转折频率，对应的增益为-3.07dB(理论值是-3dB)。
图11 高频衰减验证的频率特性

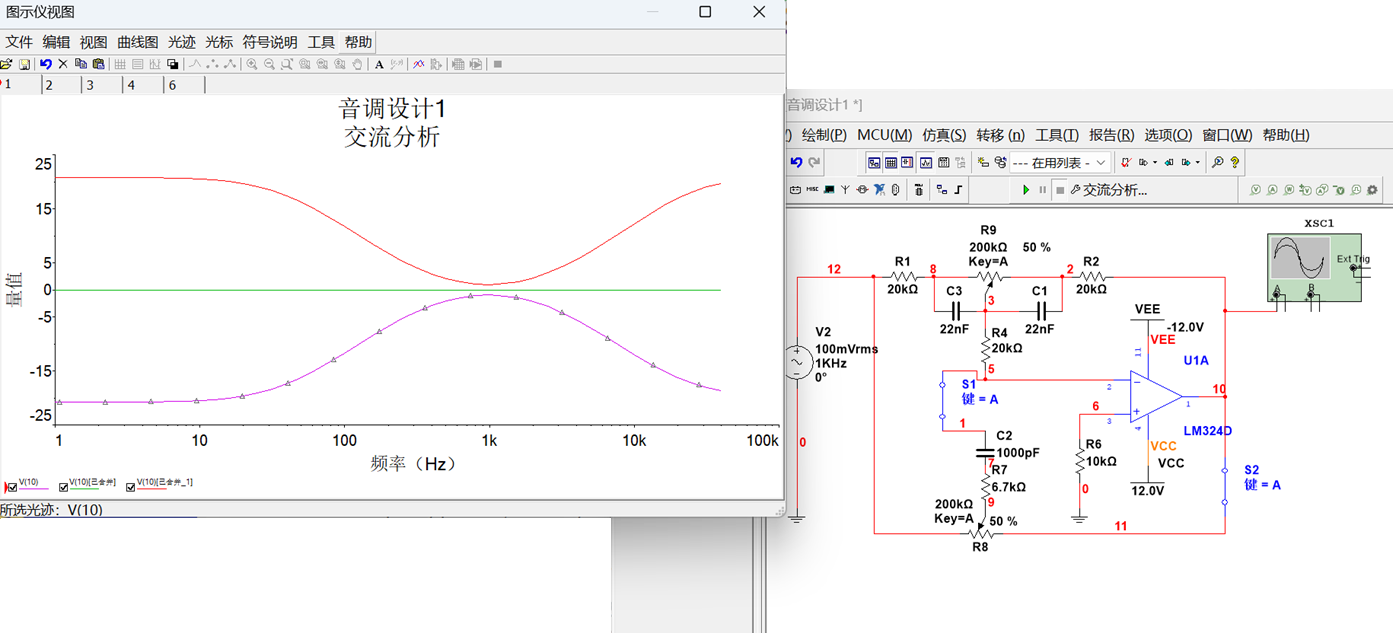

图12 幅频曲线对比图
（4）实物验证

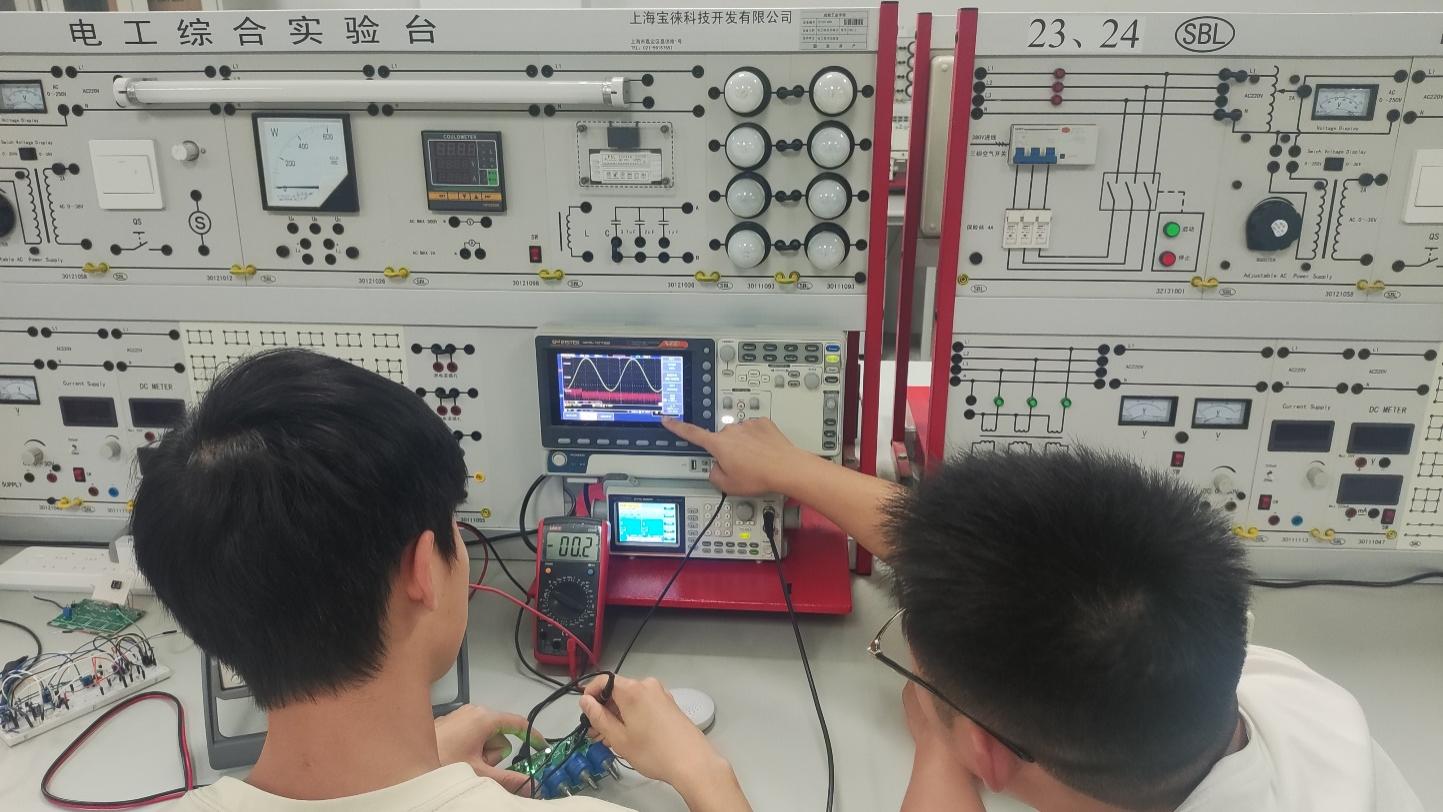

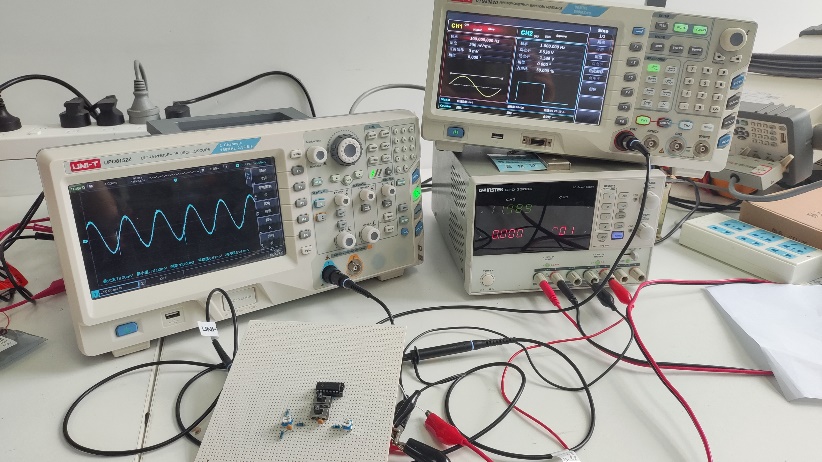

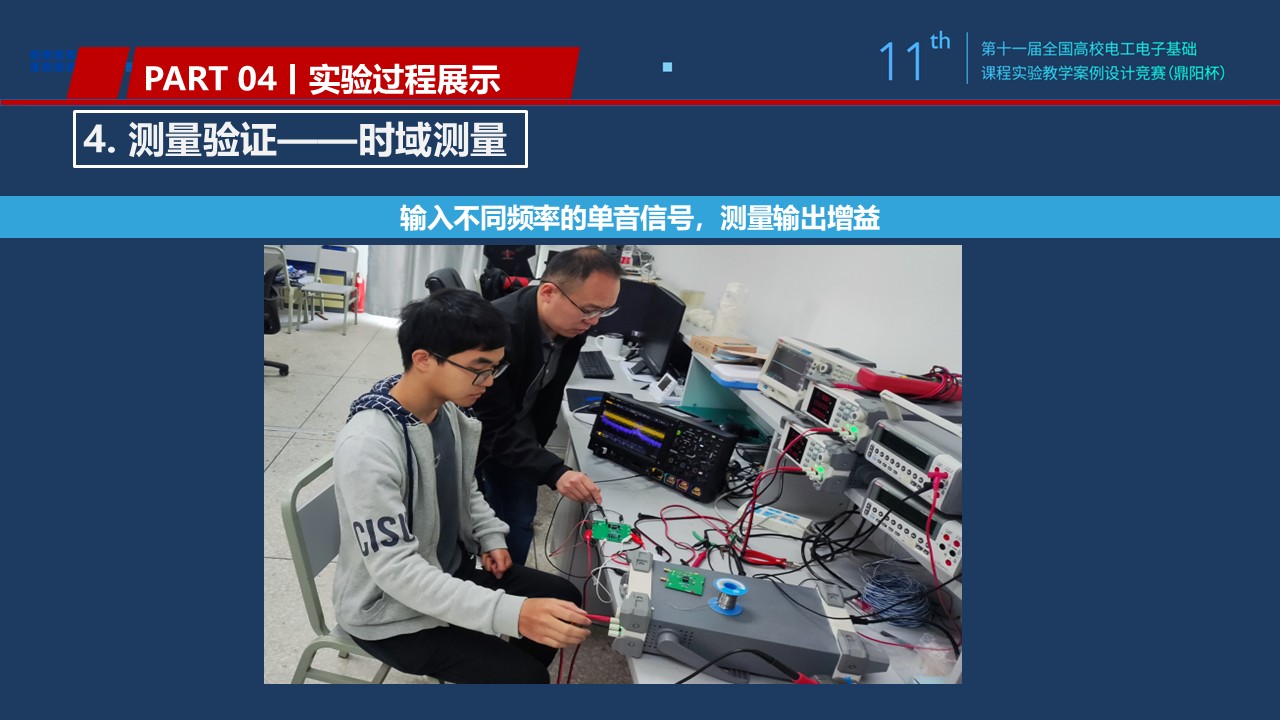

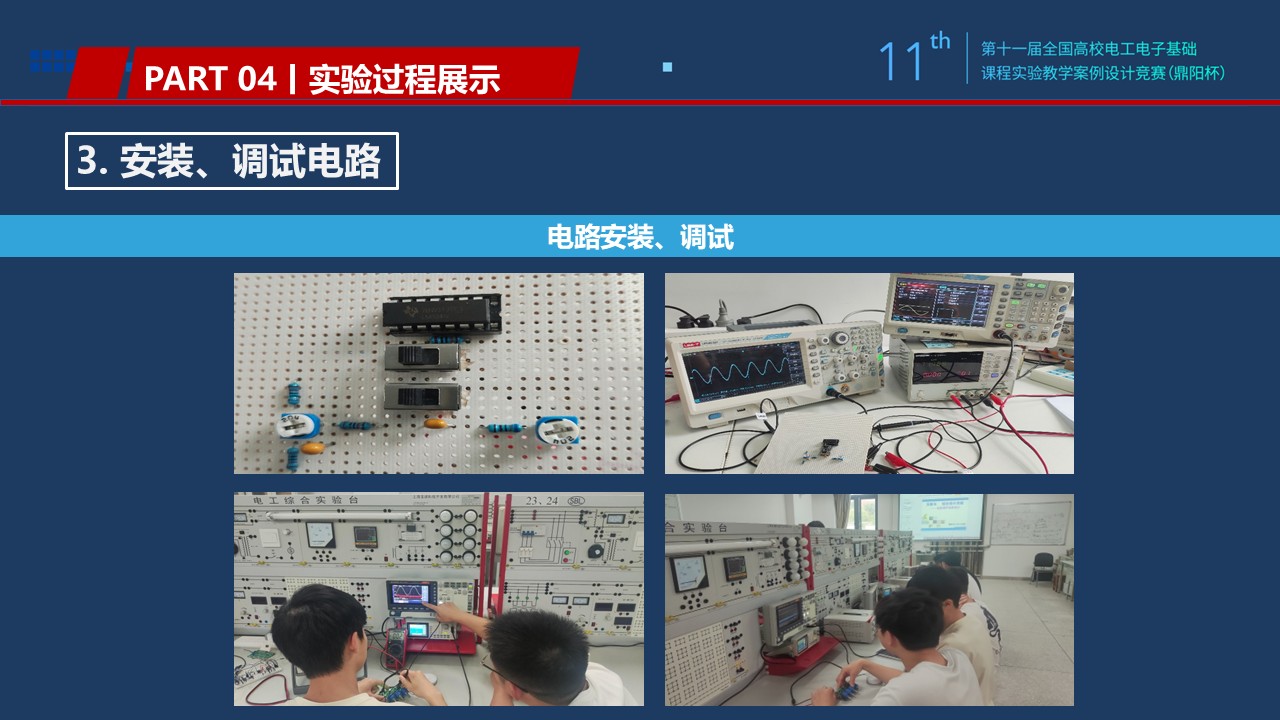

搭建的实物电路和调试场景如图12所示：
图12 实物电路的调试

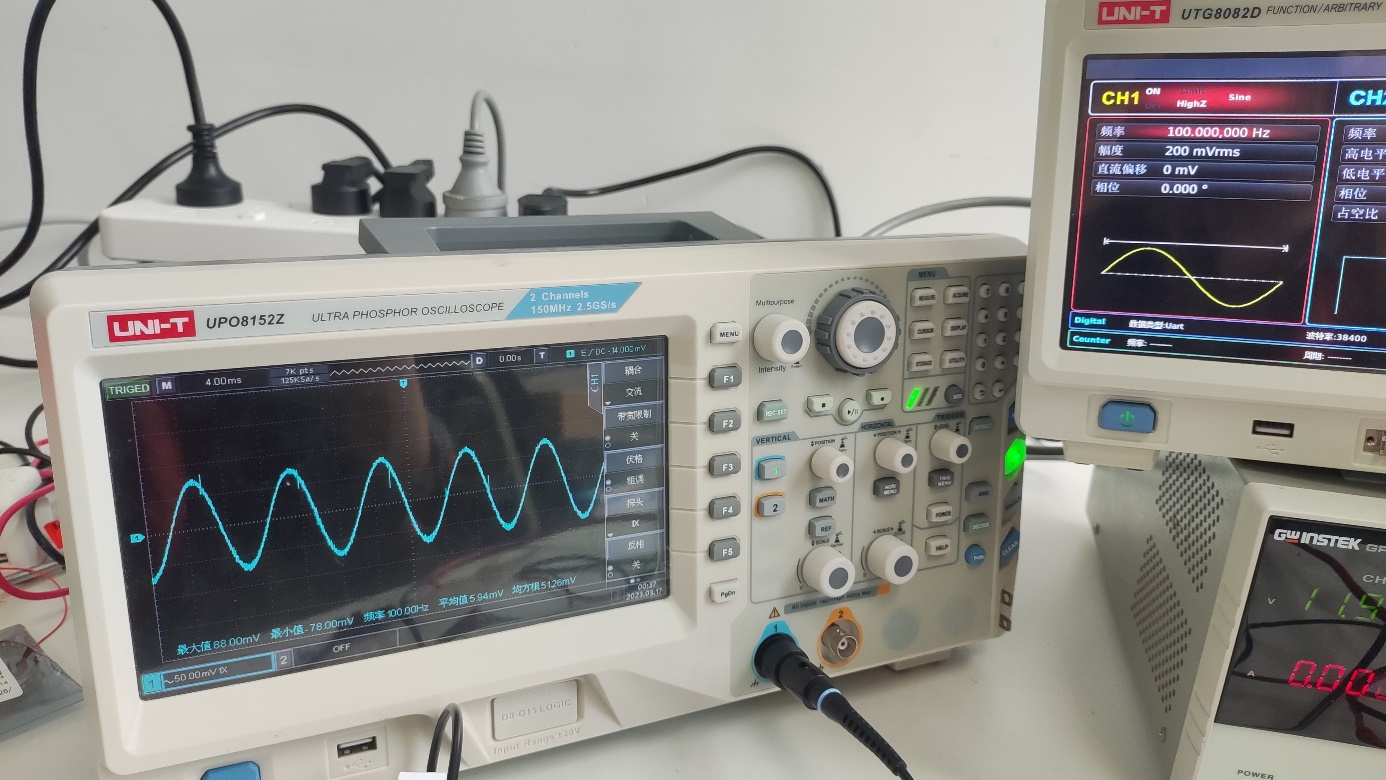

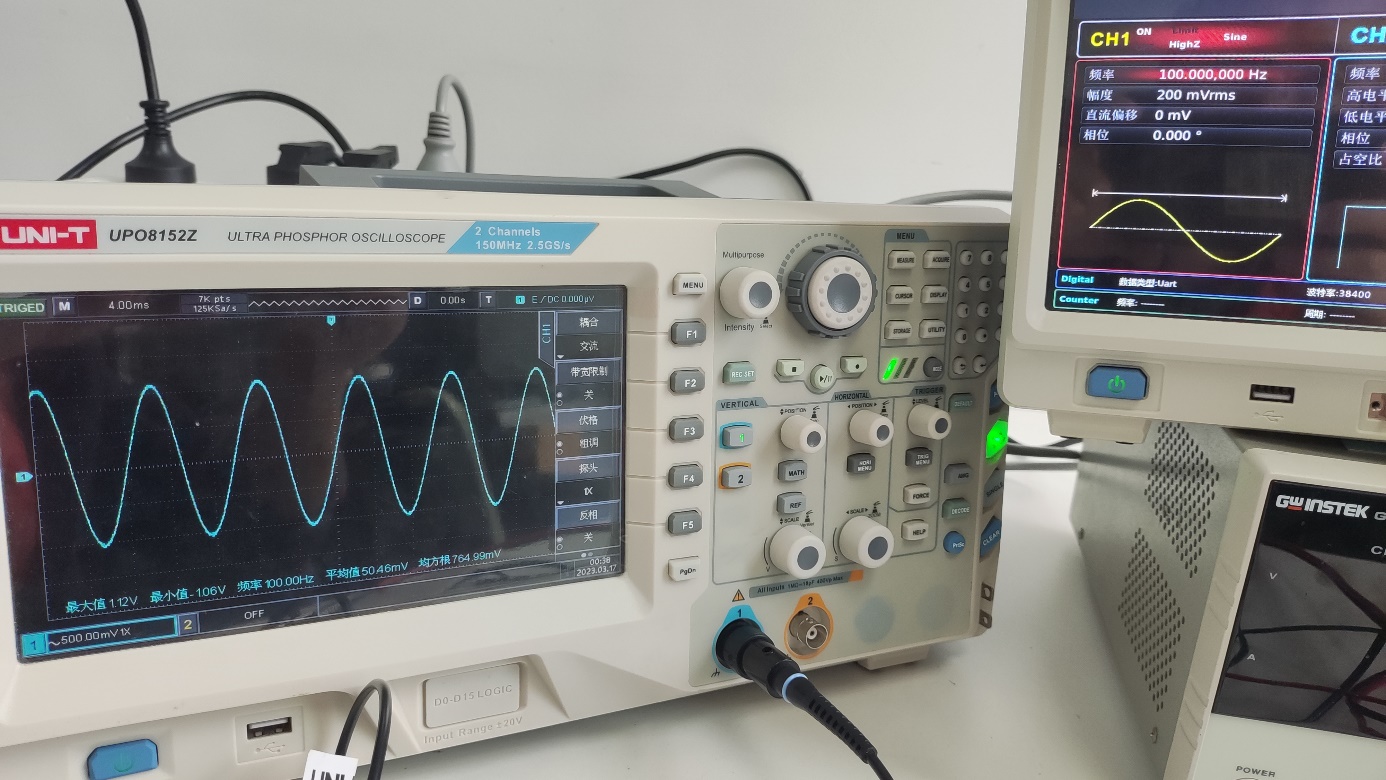

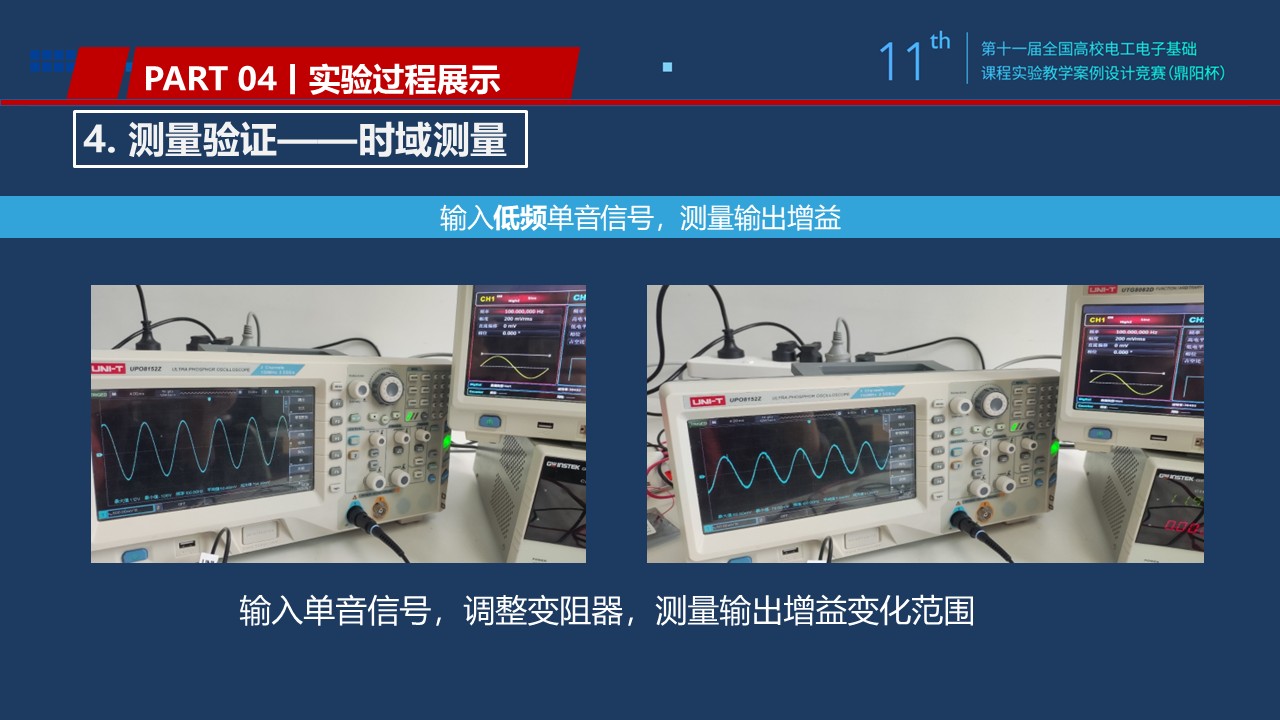

按指标要求，为便于观察用信号发生器产生100Hz、均方根为200mRms的正弦信号，输入高低音音质调节电路后，测量计算其提升增益，测量结果如图13所示，增益为$A_{V} = 20\lg\frac{765mv}{200mv} = 11.7dB$，测量计算其衰减增益，测量结果如图14所示，增益为$A_{V} = 20\lg\frac{51.26mv}{200mv} = - 11.8dB$。
图12 低频提升增益波形
图13 低频衰减增益波形

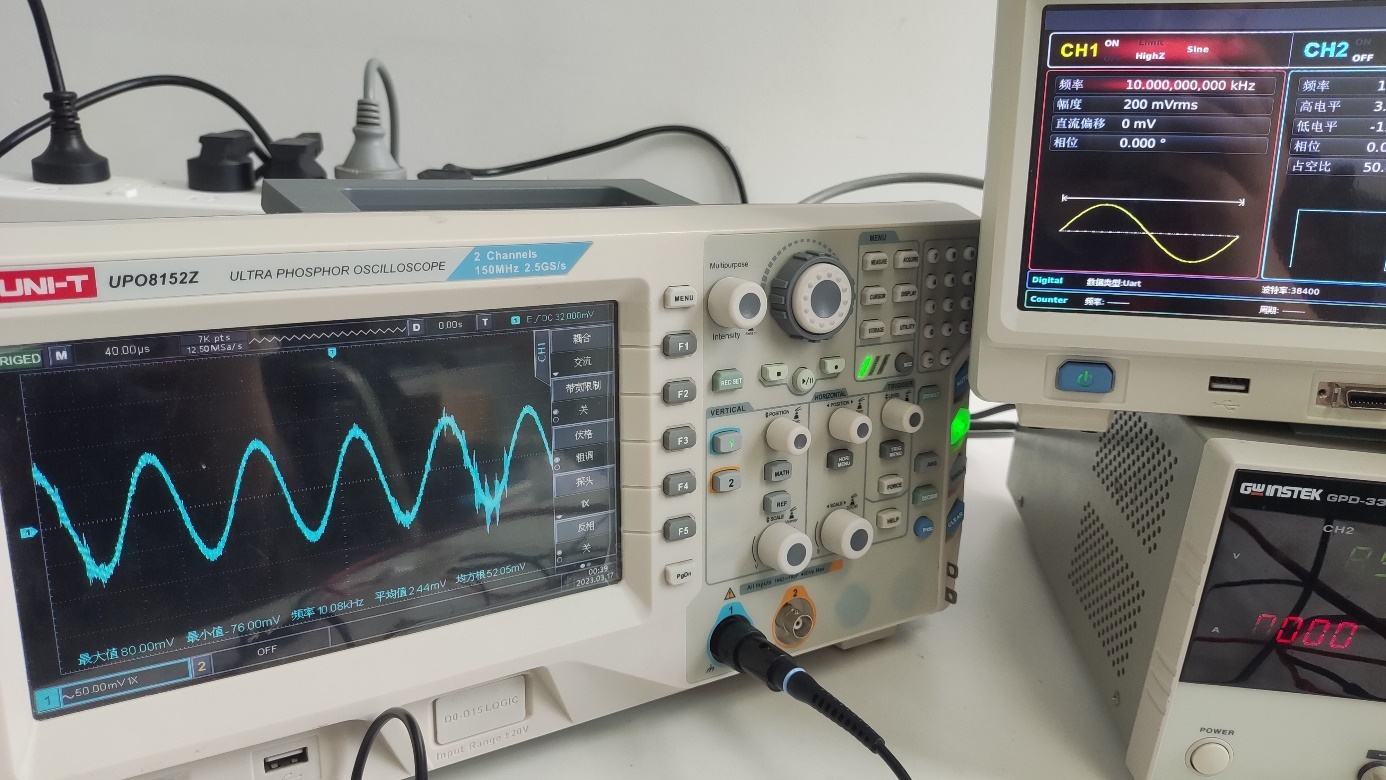

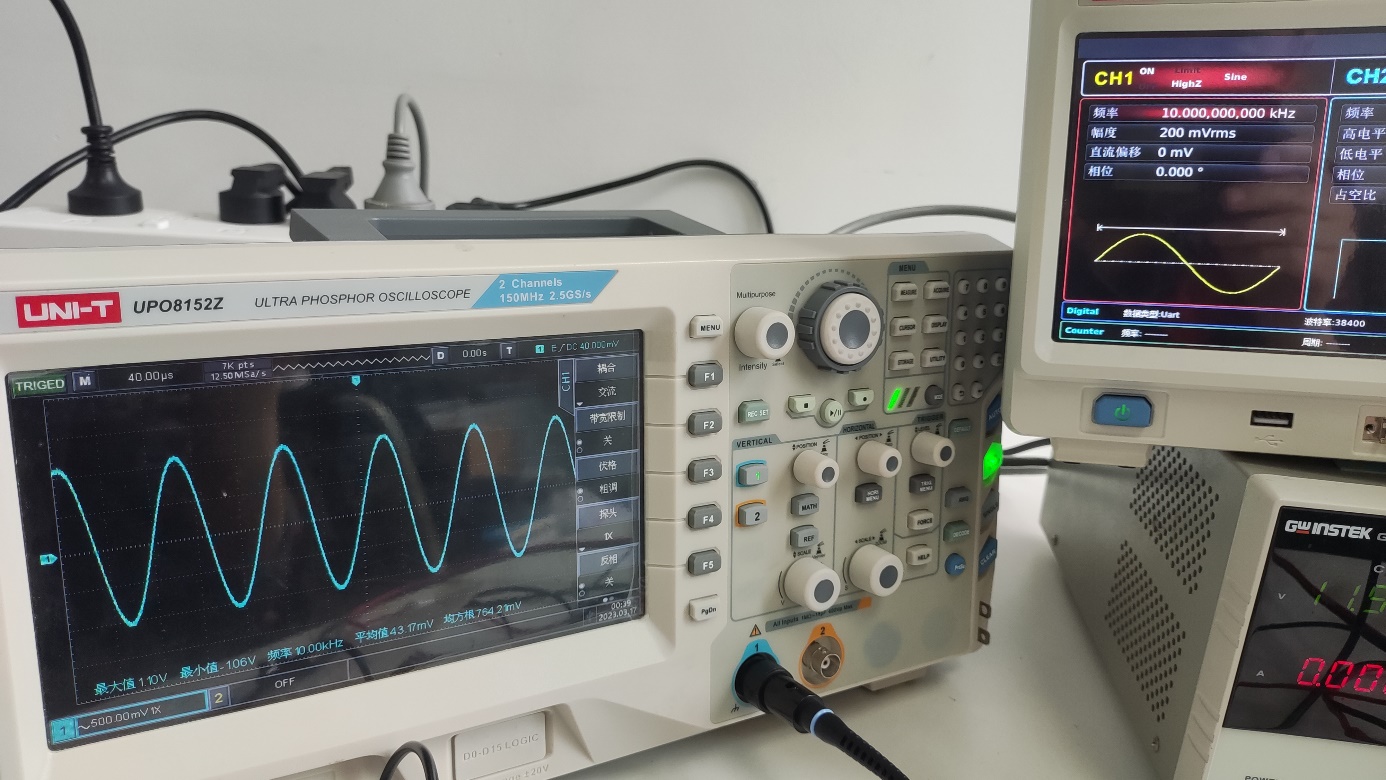

按指标要求，为便于观察用信号发生器产生10kHz、均方根为200mRms的正弦信号，输入高低音音质调节电路后，测量计算其提升增益，测量结果如图14所示，增益为$A_{V} = 20\lg\frac{764.2mv}{200mv} = 11.6dB$。测量计算其衰减增益，测量结果如图15所示，增益为$A_{V} = 20\lg\frac{52.06mv}{200mv} = - 11.7dB$。
图14 高频提升增益波形
图15 高频衰减增益波形
（3）工程应用扩展部分

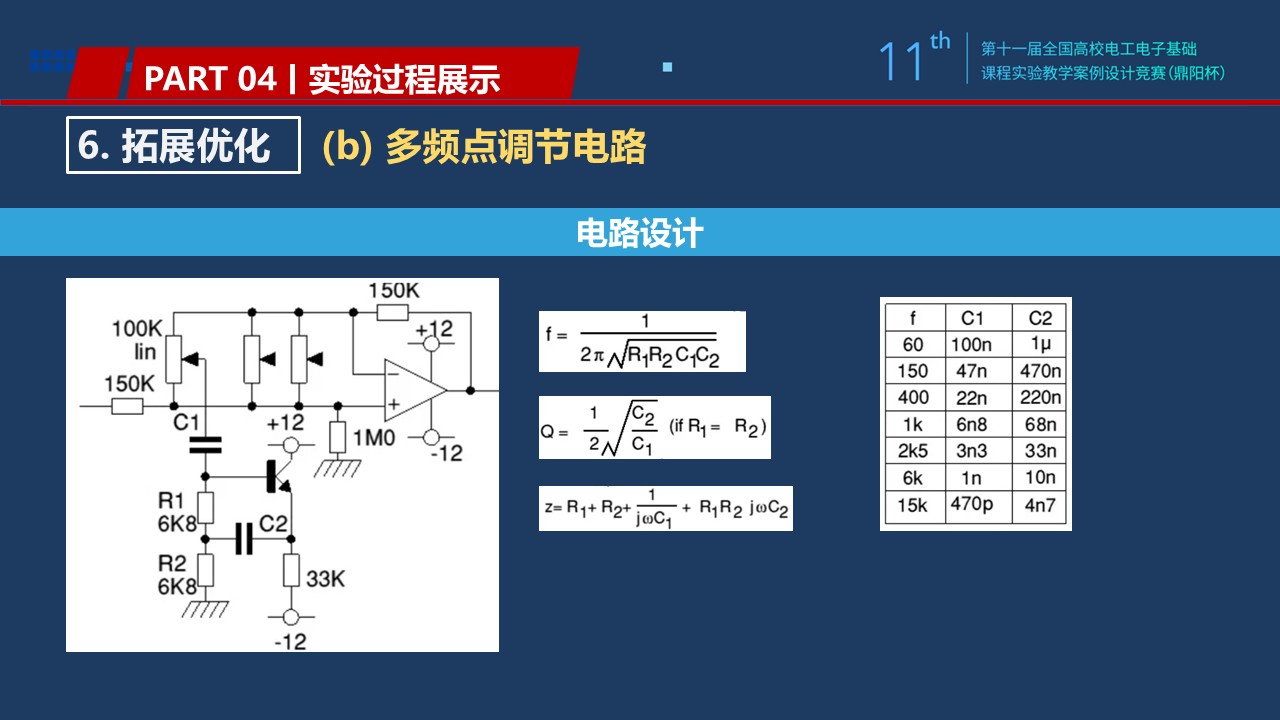

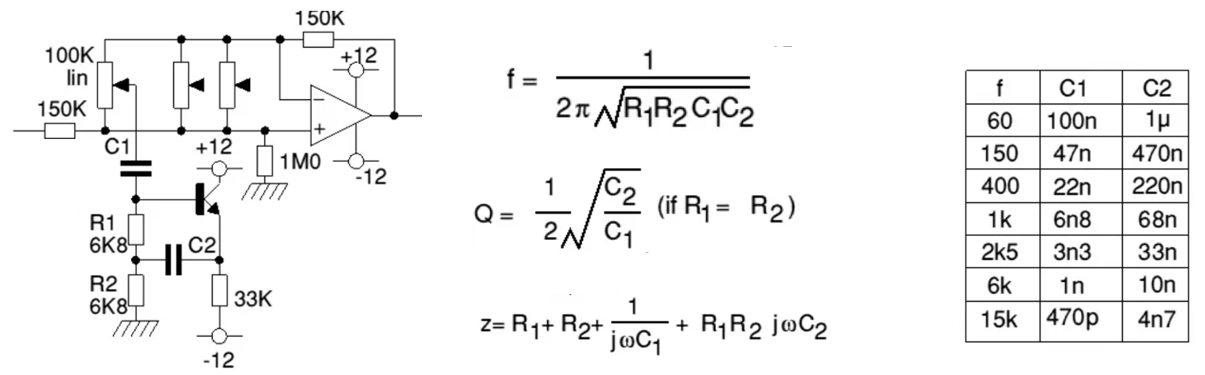

1）4段音频幅值可调电路的原理如图16所示，通过设置不同的电阻、电容值就可以选定可调幅频率。基本原理和常见的音频频率点对应的电阻、电容值如图所示：这里要教给学生，这些值不能随意选，一般先确定电容，再算电阻，或先定电阻，再算电容，尽量选择市场上常见的，二是在设计时要考虑滤波器相应的品质因数和阻抗大小。
图16 多点调音电路原理图

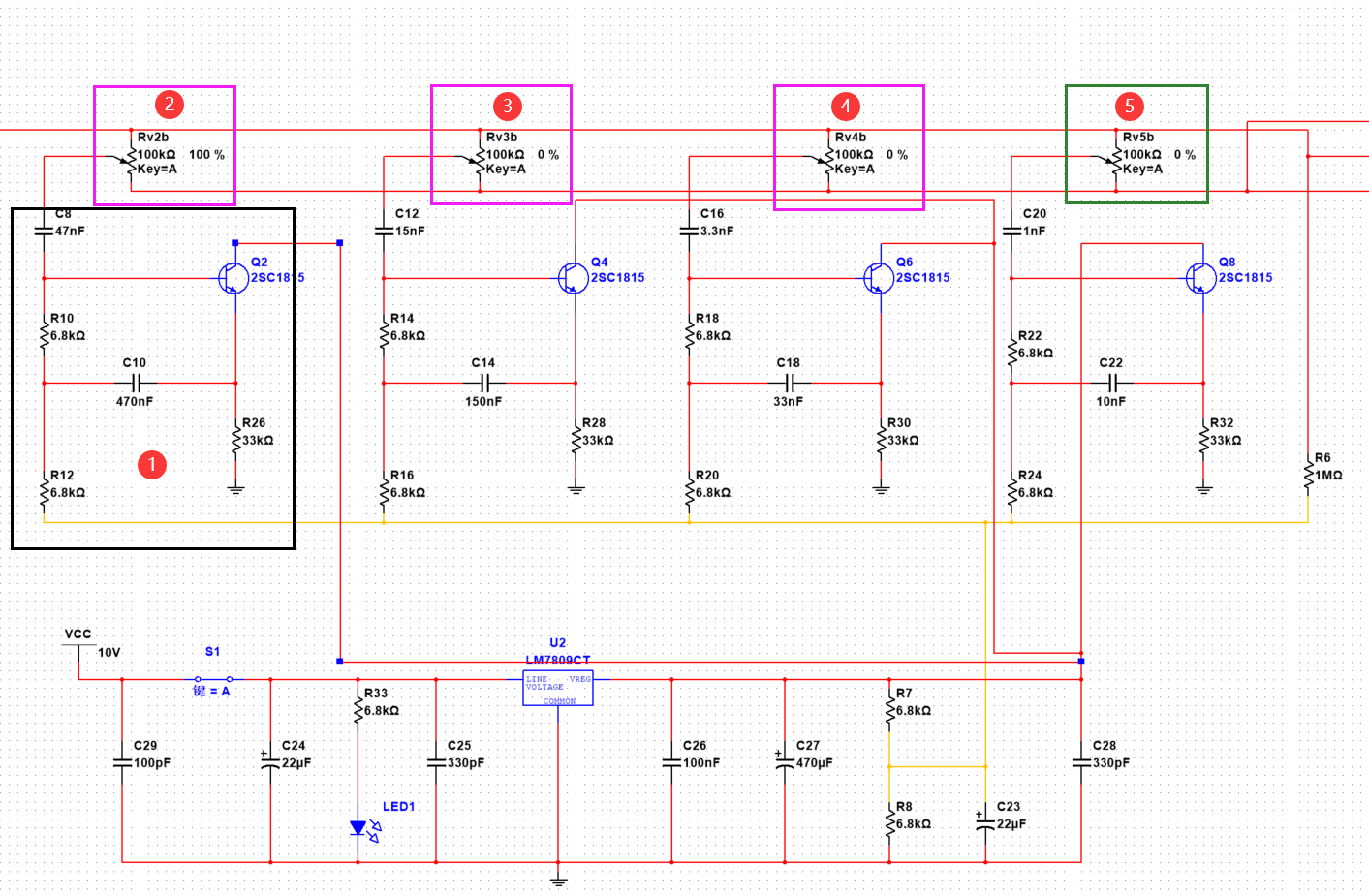

根据原理电路计算相应的电阻、电容值，如图17所示为仿真软件multisim中的电路，其中1号黑色框所选的电路就是频率选择电路，通过设置不同的电阻、电容值就可以选定可调幅频率。2、3、4、5这4个滑动变阻器是对4个频点：150Hz，490Hz, 2.5KHz, 6KHz的信号的幅值进行调节。
图17 4点调音电路仿真图

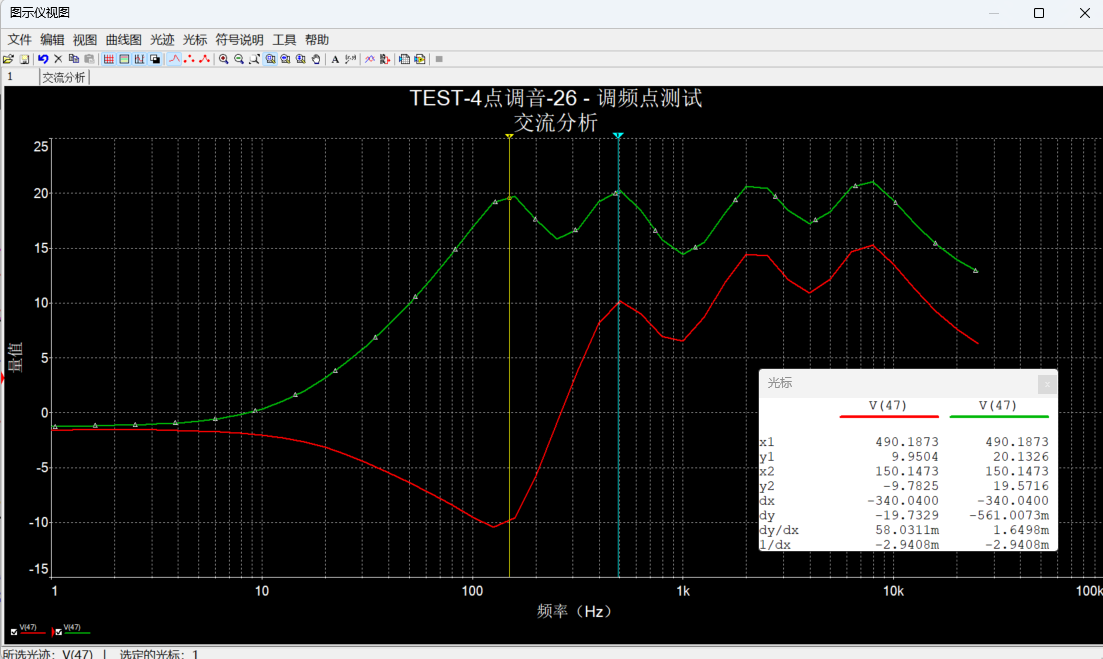

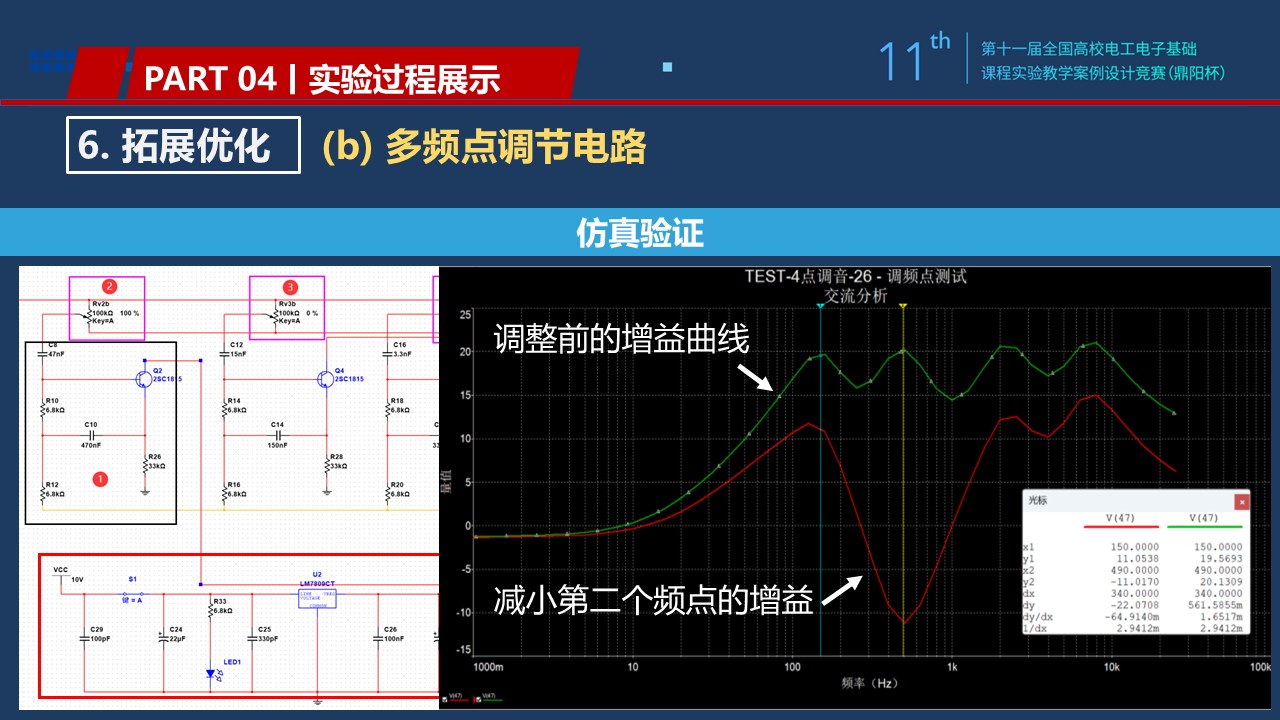

通过调整2号滑动变阻器，可以调整150Hz频率信号的增益。如下图红色曲线所示，绿色曲线为调整前的幅频特性，四个频点均有20dB左右的幅度。红色曲线为调整2号滑动变阻器后的曲线，由图可见，150Hz处信号增益变为-10dB，其余三个频点幅度变化较小，由于这三个频点位于150Hz滤波器通带边缘，因此也受到一定程度影响，其中490Hz频点距离最近，受影响程度最大。如图18所示。
图18 频点调幅对比图

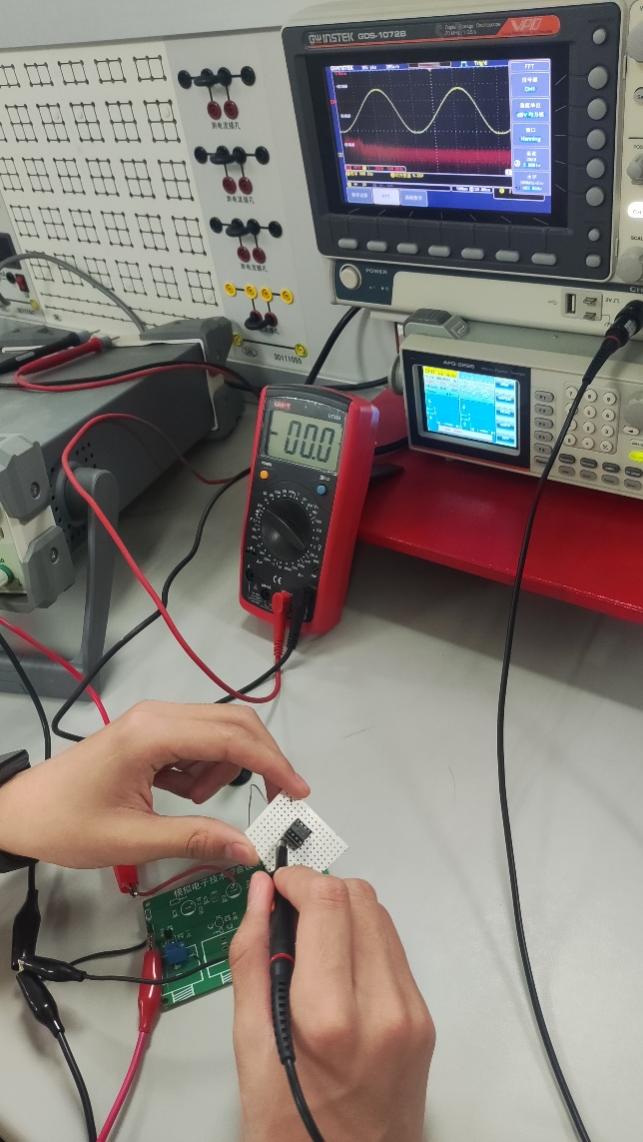

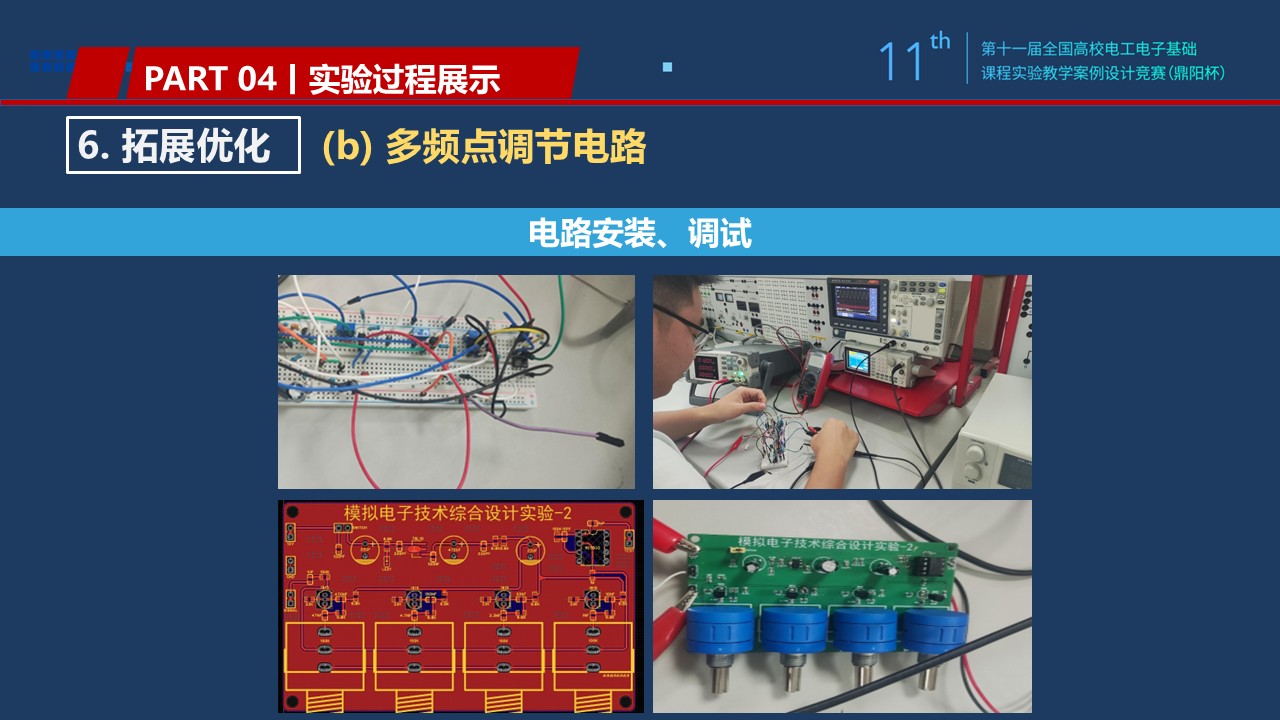

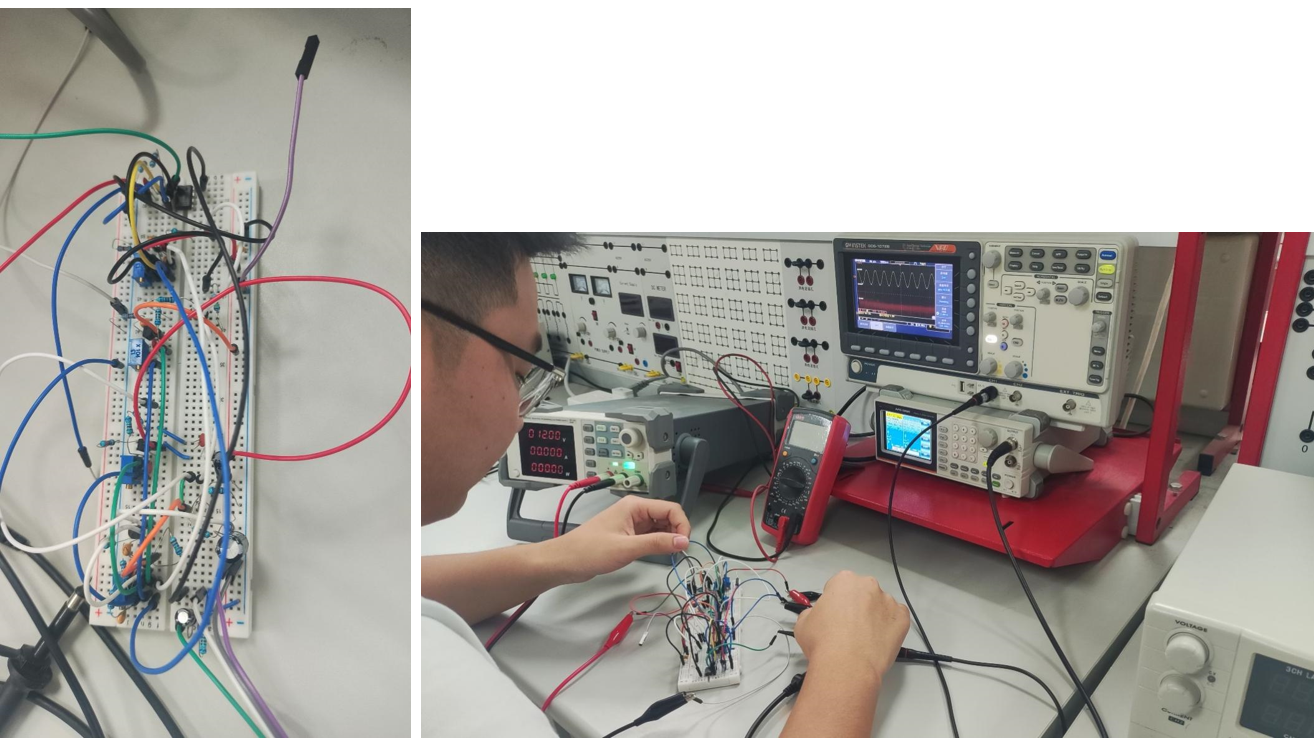

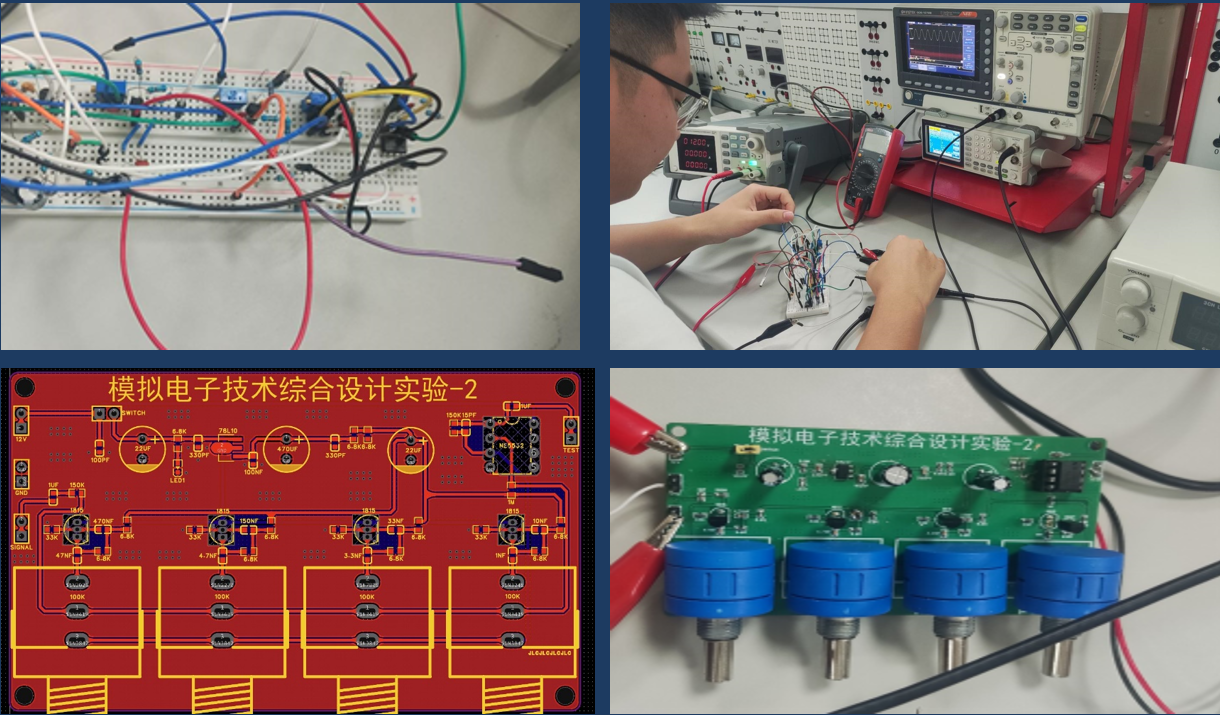

部分学生在扩展部分使用面包板搭建电路调试如图19所示。
图19面包板搭建电路调试

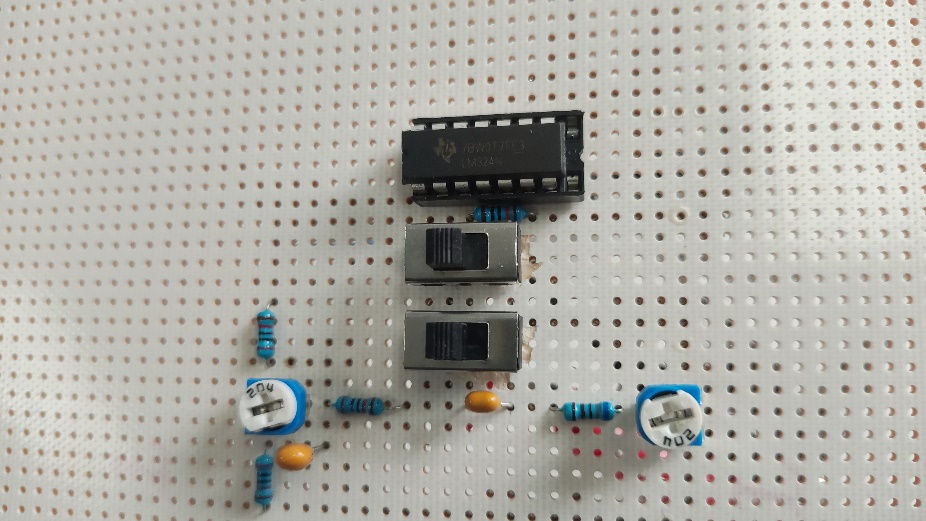

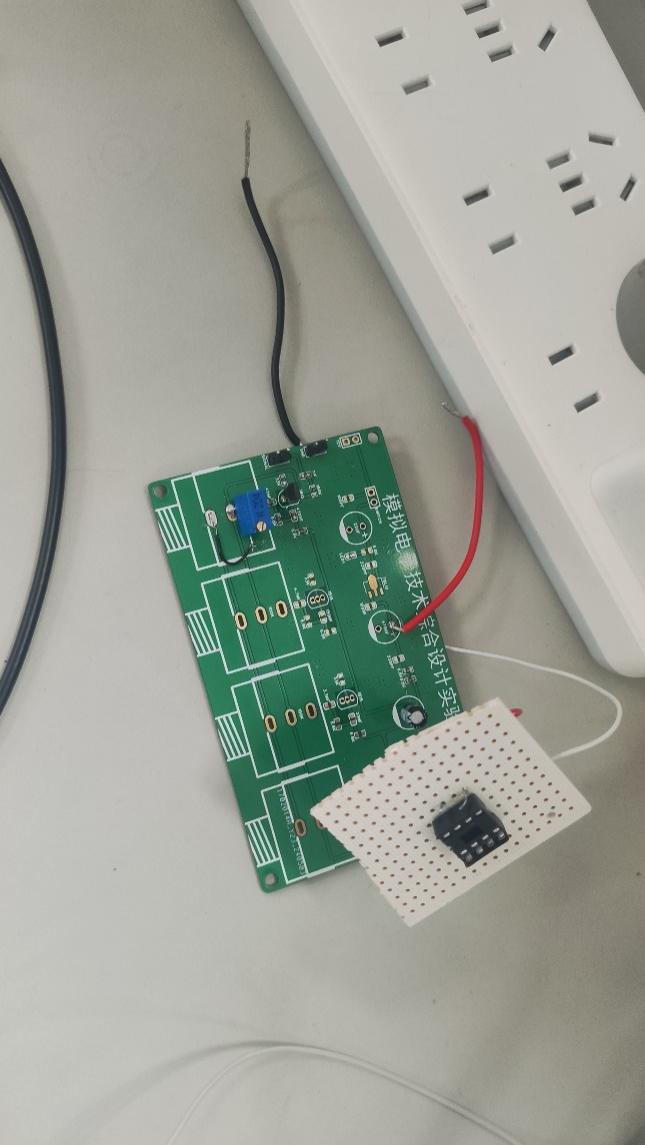

部分学生在进行焊了单个频点的电路调试，如图20所示。
图20单个频点的电路调试

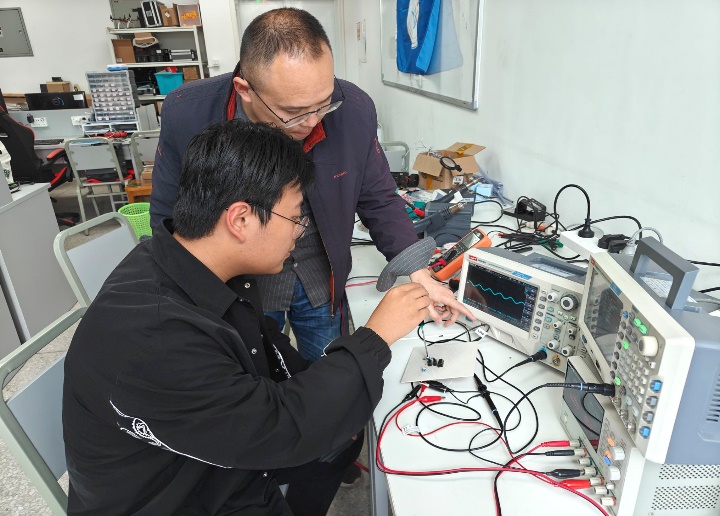

学生完整电路调试如图21：
图20 完整电路调试
扩展部分作品合集如图21所示：
图21 扩展部分作品合集
实验报告要求
1）实验目的（10分）
明确实验目的，以保证达到课程指定要求。在写实验报告时，要进一步确认是否达到了预期的目的，评分标准如下：
实验目的明确，思路清晰，有创新性的8-10分（其中创新性2分）；
实验目的比较明确，思路比较清晰的5-7分；
实验目的不明确，思路不清晰、无条理的0-4分；
2）实验内容（10分）
在每一个实验题目中，一般都提出一些具体要求，其中有些具体要求是为了达到实验目的而提出的，评分标准如下：
实验内容明确，思路清晰，有创新性的8-10分（其中创新性2分）；
实验内容比较明确，思路比较清晰的5-7分；
实验内容不明确，思路不清晰、无条理的0-4分；
3）实验设备和材料（10分）
参照设计方案，选择具体元器件，以及软硬件平台，评分标准如下：
实验设备材料明确、元器件型号详细，思路清晰，有创新性的8-10分（其中创新性2分）；
实验设备材料比较明确、元器件型号比较详细，思路比较清晰的5-7分；
实验设备材料不明确，元器件型号不详细，思路不清晰的0-4分；
4）实验步骤（30分）
包括画出程序流程图，硬件总体设计图，评分标准如下：
实验步骤明确，步骤全面，有创新性的21-30分（其中创新性5分）；
实验步骤比较明确，步骤比较全面的11-20分；
实验步骤不明确，步骤不全面0-10分；
5）实验结果（30分）
包括仿真执行结果，实验实现功能结果，实验数据的处理等。除文字描述结果外，可加入仿真图，实物效果图，关键代码等描述结果，评分标准如下：
实验结果正确全面，误差在要求范围之内，思路清晰的21-30分（其中创新性5分）；
实验结果基本正确全面，误差在要求范围之外±50%，思路比较清晰的11-20分；
实验结果不正确不全面，误差过大，思路不清晰、无条理的0-10分；
6）实验分析及心得体会（10分）
包括实验过程中的分析方法和从设计实验到完成实验过程中的心得体会，对实验中碰到的问题及解决方法进行总结归纳，如果本次实验失败了，应找出失败的原因及以后实验应注意的事项，评分标准如下：
实验分析准确，心得体会深刻认真的8-10分（其中创新性2分）；
实验分析比较准确，心得体会比较深刻认真的5-7分；
实验分析不明确，心得体会不深刻不认真的0-4分；

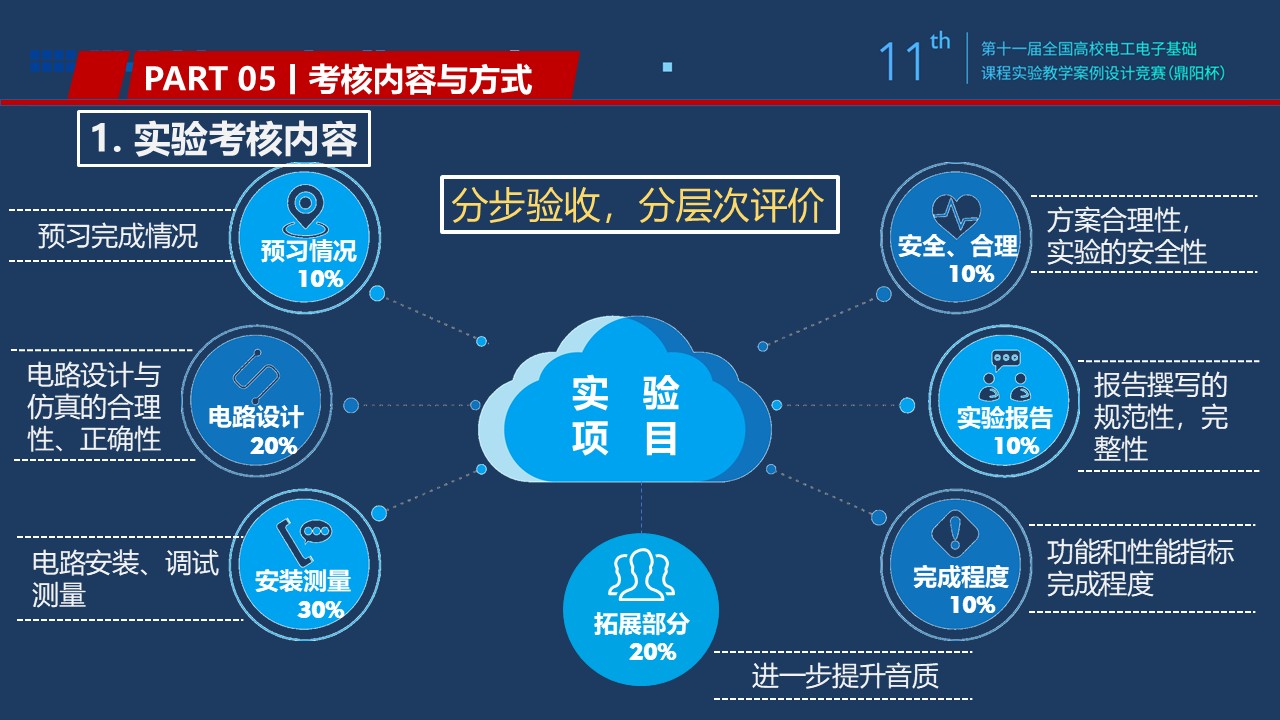

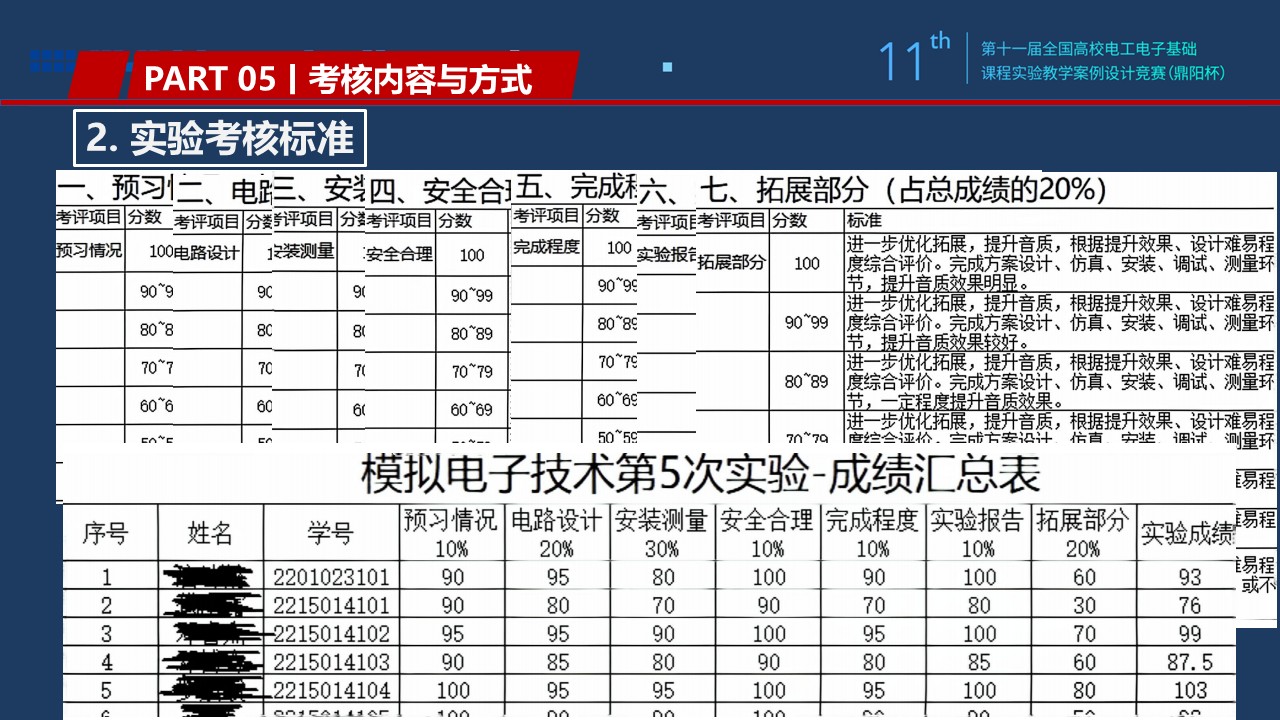

考核要求与方法（限300字）
| 序号 | 考核项目 | 要求 | 考核方法 | 满分 |
|---|---|---|---|---|
| 1 | 音频频谱测量 | 仪器使用和频谱基本分析 | 现场调试 | 10 |
| 2 | 高低音音质调节电路仿真 | 能够根据技术指标，计算相关的电路参数并进行仿真验证，能够达到设计效果。 | 查看仿真设计方案，学生讲解设计方案， 老师提出问题 |
30 |
| 3 | 实物焊接验收 | 焊接电路，用仪表仪器和音频信号进行调试，达到设计效果。 | 实物电路实现，并由老师提出问题 | 30 |
| 4 | 成本和安全意识 | 操作规范、安全无误、成本核算合理 | 有无损坏元器件，用材是否经济合理 | 10 |
| 5 | 实验报告 | 格式正确，原理清晰，步骤完整，数据分析准确，结论表述到位。 | 方案对比，数据处理，误差分析 | 20 |
| 备注 | 总分 100 |
|||
项目特色或创新（可空缺，限150字）
本实验案例将产品化的整个开发过程巧妙融入在基本教学过程中，紧贴学生课堂内容，又有一定的要求提升，在听觉上入手，让知识更贴近平常生活，学生做起来更有兴趣。同时在短课时内，让学生在一个小知识点上经历根据技术指标从原理上进行分析到仿真验证，实践验证的过程，这样更加着重培养学生对问题的分析能力、对知识的应用性理解以及工程实践能力。
